Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

Hệ thống chữa cháy sprinkler là một hệ thống chữa cháy tự động bằng nước phổ biến nhất hiện nay, phù hợp với các tòa nhà cao tầng, nhà xưởng, công trình...

Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

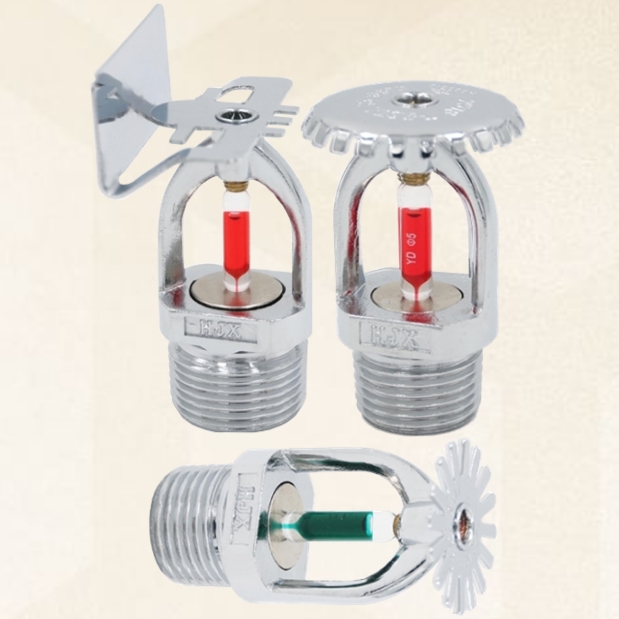

Đầu Phun HJX

1. Sprinkler là gì?

>>> Xem thêmHệ số K của đầu phun Sprinkler

Đầu sprinkler là vòi phun nước trong hệ thống chữa cháy tự động. Khi nhiệt độ của đám cháy đạt ngưỡng kích hoạt chữa cháy của bộ cảm biến nhiệt, sprinkler sẽ được kích hoạt để chữa cháy. Mỗi sprinkler sẽ thực hiện đồng thời hai chức năng vừa là cảm biến nhiệt, vừa là vòi phun nước. Đầu phun chữa cháy sprinkler được phân bố theo tuyến ống và số lượng được quy định trên một diện tích thiết kế.

Có rất nhiều người lầm tưởng đầu sprinkler sử dụng trong hệ thống báo cháy cháy do nó có hệ thống cảm biến nhiệt, nên gọi nó là đầu báo cháy sprinkler. Tuy nhiên khái niệm đầu báo cháy sprinkler hoàn toàn không đúng. Vì sprinkler không có nhiệm vụ thông báo sự cháy, bộ phận cảm nhiệt được thiết kế để phục vụ mục đích tự động thông minh của sprinkler trong hệ thống chữa cháy.

Hiện nay đầu phun sprinkler được sử dụng rất phổ biến trên thế giới, chính vậy mà các “ông trùm” lớn trong ngành PCCC đã không ngừng sáng tạo, cải tiến và cung cấp ra thị trường hàng trăm triệu đầu mỗi năm, trong đó có Công ty TNHH Thiết bị Chữa cháy Jian'an.

Đầu phun chữa cháy sprinkler HJX sử dụng chủ yếu trong hệ thống chữa cháy bằng nước, một số dòng đầu được sử dụng để phun foam và chúng đều đạt những tiêu chuẩn quốc tế về chất lượng như: ISO 9001, CCCF, CNAS,… Mỗi năm, Jian'an xuất xưởng cung cấp ra ngoài thị trường hơn 40% tổng cung toàn cầu. Trong đó, số lượng đầu phun HJX mà các công trình ở Việt Nam sử dụng cũng không hề ít.

2. Cấu tạo đầu phun Sprinkler

Các loại đầu phun sprinkler khác nhau có thể có cấu tạo không hoàn toàn giống nhau nhưng về cơ bản đều có thành phần chính như sau:

- Khung đầu phun (frame): là thành phần chính giữ cho các bộ phận của đầu phun sprinkler liên kết với nhau và kết nối với đường ống nước.

Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

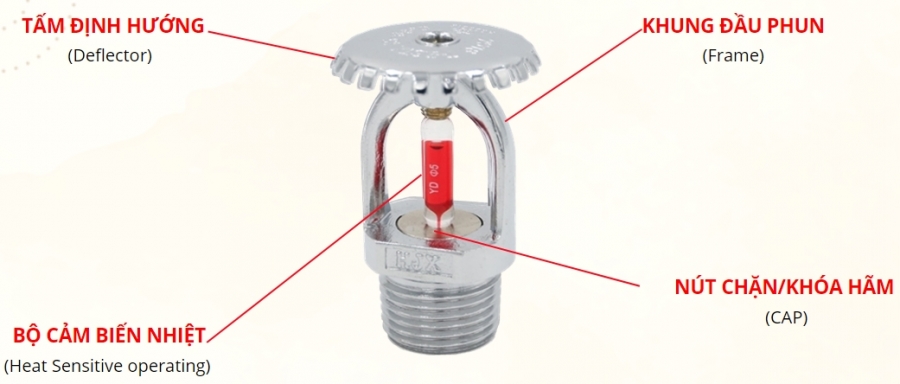

Cấu tạo đầu phun chữa cháy sprinkler HJX

- Cảm biến nhiệt (heat sensitive operating): đây là bộ phận điều khiển xả nước; ở điều kiện bình thường nó giữ cố định chốt chặn (cap), không cho nước xả ra. Cảm biến nhiệt thường được sử dụng là ống thủy tinh chứa chất lỏng (tyco sprinkler bulb) hoặc là thanh kim loại dễ nóng chảy (spring arms)

- Chốt chặn hay khóa hãm (cap): có chức năng bịt kín lỗ phun nước không cho nước chảy ra khi đầu phun chưa được kích hoạt phun nước.

- Tấm định hướng (deflector): được lắp phía trên khung đầu phun và đối diện lỗ phun nước, có chức năng phân tán dòng nước từ lỗ phun nước, làm tăng hiệu quả chữa cháy và độ bao phủ của đầu phun. Các kiểu thiết kế tấm định hướng xác định kiểu lắp đặt đầu phun như: hướng lên, hướng xuống, hướng ngang…

>>> Xem thêmHệ thống chữa cháy Sprinkler

3. Nguyên lý hoạt động của đầu phun Sprinkler

Đầu phun sprinkler thông thường có chốt chặn (cap) được giữ cố định bằng một cơ chế kích hoạt. Loại cơ chế kích hoạt phổ biến nhất là ống thủy tinh chứa chất lỏng giãn nở khi gặp nhiệt độ nóng.

Chất lỏng này được thiết kế để giãn nở ở một nhiệt độ nhất định (57°C, 68°C, 79°C, 93°C…) và làm vỡ ống thủy tinh (tyco sprinkler protected glazing). Khi đó dưới áp lực nước phía sau làm cho chốt giữ (cap) rơi ra ngoài, cho phép nước phun ra lên tấm định hướng đã được thiết kế để phân tán dòng nước, phủ trực tiếp lên đám cháy.

Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

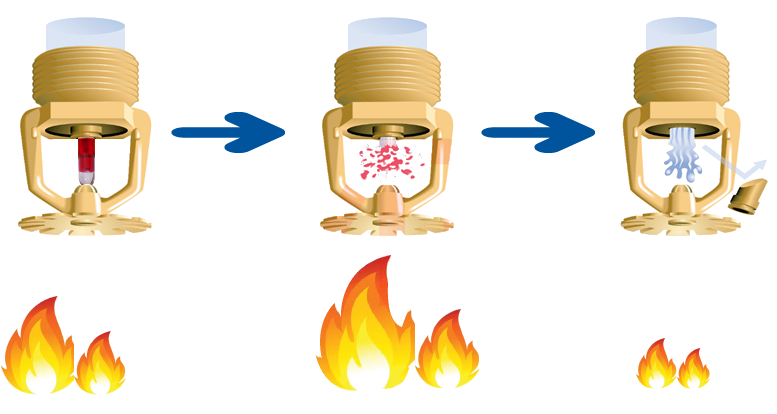

Nguyên lý hoạt động của đầu phun chữa cháy Sprinkler

>>> Xem thêm: Tại sao bạn nên chọn mua đầu phun Sprinkler HJX?

Thông thường, chỉ cần từ một đến hai đầu phun đã có thể dập tắt đám cháy.

Một số ít đầu phun sử dụng cơ chế kích hoạt gồm 2 miếng kim loại (spring arms) liên kết lại với nhau bằng mối hàn (solder).

Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

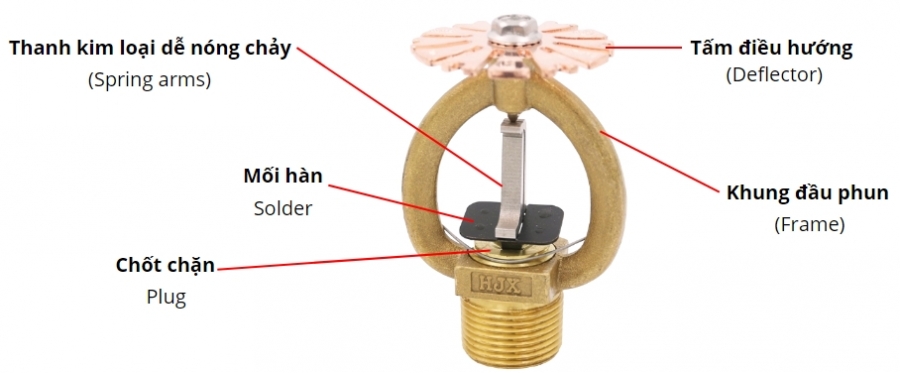

Cấu tạo đầu phun chữa cháy sprinkler sử dụng miếng kim loại nóng chảy

>>> Xem thêmBí quyết lắp đặt và bảo trì đầu phun sprinkler đúng tiêu chuẩn

Ở trạng thái bình thường hai thanh này giữ cố định cho chốt chặn (plug) ngăn không cho nước chảy ra khi đầu phun chưa được kích hoạt phun nước, khi mối hàn gặp nhiệt độ đầu phun sprinkler cao bị nóng chảy, hai thanh kim loại (spring arm) tách nhau ra, giải phóng cho chốt chặn (plug) cho phép nước phun ra.

Đầu phun sprinkler cần một ít thời gian để ống thủy tinh vỡ hoặc mối hàn nóng chảy từ lúc nhiệt độ đạt ngưỡng kích hoạt và tiếp tục tăng lên được gọi là thời gian phản ứng (RTI-Response Time Index), có giá trị từ 35 m1/2s1/2 đến 250 m1/2s1/2. Đầu chữa cháy sprinkler có giá trị RTI nhỏ là loại đầu phun phản ứng nhanh.

Ở điều kiện thử nghiệm tiêu chuẩn (nhiệt độ 250°C, tốc độ gió 2.5m/s), một đầu phun 68°C sẽ vỡ ống thủy tinh trong thời gian từ 7s đến 35s tùy thuộc vào RTI.
