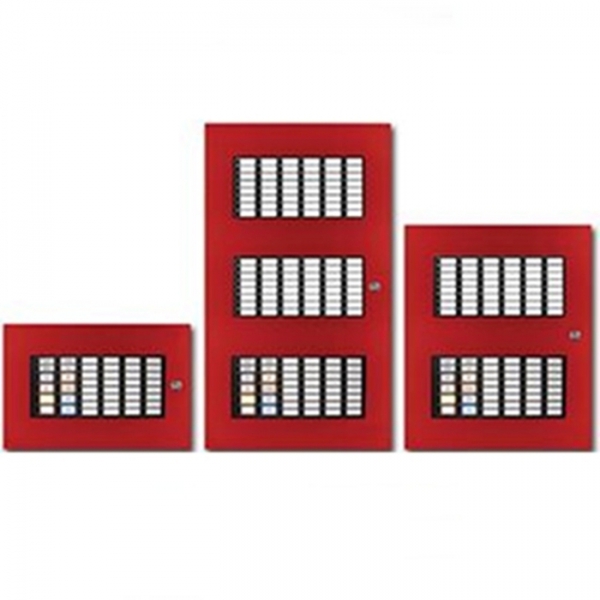

Hiển thị phụ cho TT HCP-1000 SERIES

Dòng hiển thị phụ HRA-1000 sử dụng cho dòng tủ HCP-1000 thiết kế dạng mo-đun thích hợp cho các nhu cầu sử dụng khác nhau. Dòng hiển thị phụ HRA-1000 cho phép hiển thị các đèn tín hiệu trạng thái, cũng như điều khiển được tủ chính. Tủ hiển thị phụ kết nối với tủ chính thông qua đường truyền tín hiệu số RS-485 và sử dụng nguồn 24VDC.

Về phần mô-đun mạch, có 2 mã phổ biến là: HRAM-1032TZDS là bo mạch chính gồm các phím chức năng, cổng đấu nối tín hiệu và 32 đèn LED hiển thị các zone, HRAM-1048TZDS là bộ mở rộng chỉ có 48 đèn LED hiển thị các zone. Về phần vỏ tủ có các mã HBB-1001 là bộ vỏ chứa được 1 mo-đun mạch chính HRAM-1032TZDS; mã HBB-1002 là bộ vỏ chứa được 1 mô-đun mạch chính HRAM-1032TZDS và 1 mô-đun mạch mở rộng HRAM-1048TZDS.

Các tính năng tiêu chuẩn

- Bộ hiển thị phụ có dung lượng zone lớn.

- Cung cấp khả năng hiển thị và điều khiển thông qua 2 dạng mo-đun mạch, có thể tùy biến phù hợp với thực tế công trình: HRAM-1032TZDS, HRAM-1048TZDS.

- Có các chức năng Local Buzzer, Silence, Lamp Test.

- Có các đèn LED báo hiệu trạng thái tủ chính như: A.C. On, Common Trouble, Remote Failure, Aux.Disconnect, Acknowledge, General Alarm, Signal Silence, Test/Configuration Mode.

- Có thể điều khiển về tủ trung tâm các chức năng System Reset, Lamp Test, Fire Drill, Aux. Disconnect, Buzzer Silence, Signal Silence, General Alarm và Acknowledge.

- Các đèn Zone được thiết lập tự động hiển thị dạng báo cháy hay giám sát giống như thiết lập ở tủ trung tâm.

Thiết bị tương thích: HCP-1008EDS, HCP-1000 SERIES
