Hướng dẫn các bước lắp đặt module giám sát ngõ vào DCP-FRCME-M

Module giám sát địa chỉ công tắc cảm ứng nhanh Hochiki FRCME được thiết kế để dùng cho các loại công tắc báo dòng nước chảy và các ứng dụng khác đòi hỏi sự theo dõi thiết bị phát động báo hiệu tiếp xúc khô. Sự ngăn trở này khiến cho DCP kết hợp tối đa độ tin cậy về giao tiếp và đáp ứng nhanh tình trạng khẩn cấp. Hai định dạng lắp đặt khác nhau được cung cấp để đáp ứng bảng rộng đối với sự ứng dụng.

Điểm qua thông số kỹ thuật của DCP-FRCME

☑ Đạt chuẩn UL, CSFM.

☑ Nguồn cung cấp (S-SC) 25.3 ~ 39 VDC.

☑ Dòng tiêu thụ 339μA (Typical) 358μA (Alarm).

☑ Nhanh, độ tinh cậy cao trong việc giám sát tiếp điểm bằng giao thức DCP (Digital Communications Protocol).

☑ Có thể lắp 127 thiết bị trên 1 loop.

☑ Cài đặt địa chỉ thiết bị từ 1-127 bằng bộ lập trình cầm tay TCH-B200.

☑ Có thể lập trình giám sát thường đóng NO hay thường hở NC.

☑ Lắp đặt theo kiểu A hoặc B.

☑ Điện trở cuối dây 10K Ohms.

☑ Kích thước 1.75″W x 2.37″H x 0.5″D.

☑ Nhiệt độ hoạt động 32°F (0°C) 120°F (49°C).

☑ Hộp đựng khi lắp đặt Hộp điện 2’’.

☑ Độ ẩm tương đối 90% RH không ngưng tụ.

- Module theo dõi tiếp xúc FRCME không đòi hỏi nguồn điện 24 VDC riêng rẽ. Mỗi Module giám sát tiếp điểm có địa chỉ được lập trình cho địa chỉ vòng SLC (mạch vòng tính hiệu duy nhất riêng rẽ của nó). Địa chỉ thiết bị được lập trình theo điện tử và được lưu trên Board EEPROM. Lên đến 127 thiết bị có thể được đặt trên loop Hochiki DCP SLC. Module này giám sát việc mắc dây để tiếp xúc với tủ điện EOL (đầu cuối của đường dây). Nó có thể được lập trình để theo dõi việc mở bình thường (NO) hoặc đóng bình thường (NC).

- Nếu phát hiện tình trạng bị lỗi trong việc mắc dây thì module sẽ gởi tính hiệu tình trạng có sự cố về Panel kiểm tra báo động. Khi thay đổi tình trạng (tiếp xúc tình trạng thay đổi) được cảm ứng bởi FRCME, nó sẽ gởi sự gián đoạn đó về trung tâm báo cháy FireNET báo rõ có một báo động xuất hiện.

-  FRCME-P và FRCME-S là thiết kế trọn gói nhỏ thích hợp trong việc lắp đặt hộp chữ T nhỏ phía sau trạm kéo tay và các thiết bị theo dõi khác.Còn về FCM-4 được lắp trên tấm vỏ che hộp hình vuông 4 inch nó có chứa đèn LED 2 màu để cung cấp tình trạng của Module.

Các bước lắp đặt module giám sát ngõ vào DCP-FRCME

DCP-FRCME-M là module giám sát ngõ vào không điện áp. Ứng dụng giám sát các thiết bị ngoại vi không cần điện áp như :van, công tắc dòng chảy…

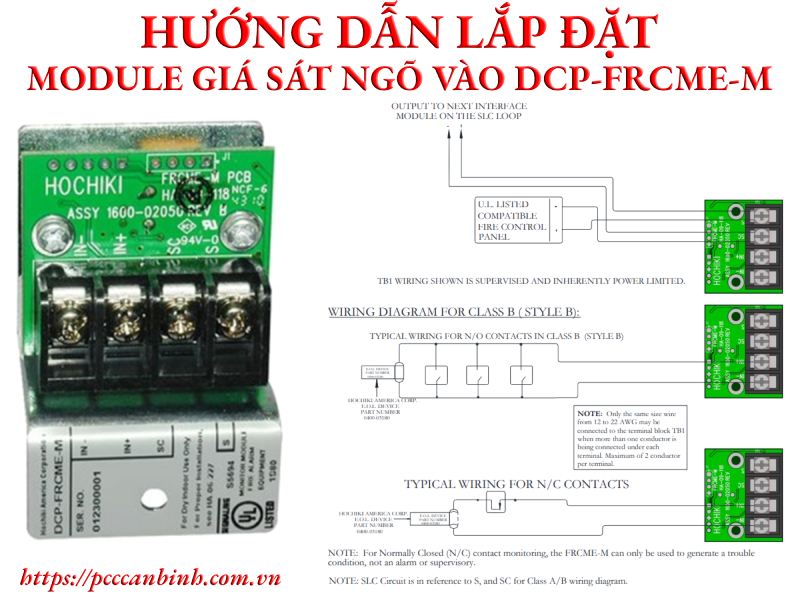

 Cách đấu nối module báo cháy như sau:

- Chân S+ , SC- là 2 chân tín hiệu (Loop) lấy từ tủ báo cháy.

- Chân IN+ , IN-  là 2 chân tín hiệu kết nối đến thiết bị ngoại vi không điện áp.

Điện trở cuối tuyến (EOL) 4,7kΩ được đấu song song vào 2 chân này.

Ưu điểm của module giám sát ngõ vào DCP-FRCME

☑ Đạt chuẩn UL 864 phiên bản 9th.

☑ Ngõ vào giám sát bằng tiếp điểm.

☑ Nhanh, độ tinh cậy cao trong việc giám sát tiếp điểm bằng giao thức DCP (Digital Communications Protocol).

☑ Có thể lắp 127 thiết bị trên 1 DCP loop.

☑ Có thể lập trình giám sát thường đóng NO hay thường hở NC.

☑ Lắp đặt theo kiểu A hoặc B.

Nhanh, độ tinh cậy cao trong việc giám sát tiếp điểm bằng giao thức DCP (Digital Communications Protocol) mẫu module giám sát ngõ vào DCP-FRCME sẽ là sự lựa chọn tuyệt vời cho bạn nếu muốn  giám sát công tắc dòng chảy, các loại valve…Trên đây là hướng dẫn các bước lắp đặt module giám sát ngõ vào DCP-FRCME mà An Bình muốn gửi đến các bạn trong chuyên mục hôm nay. Theo dõi. chuyên mục của chúng tôi để cập nhật những thông tin bổ ích khác nhé!
