11 Quy định về PCCC cho công trình nhà cao tầng chung cư

Khoảng trống giữa các MBA

Mục III.2.83 (trong phần Trang bị phân phối và trạm biến áp trong nhà) quy định: Khoảng cách từ nhà phân phối xây độc lập đến nhà sản xuất và công trình của xí nghiệp công nghiệp, đến nhà ở, đến nhà công cộng không được nhỏ hơn yêu cầu về giao thông và khoảng cách PCCC trong TCVN 2622-1995; QCVN 06:2010/BXD.

Trong điều kiện chật hẹp có thể giảm các khoảng cách PCCC nêu trên, khi tường của nhà phân phối là tường kín và không có cửa hướng về phía nhà và công trình lân cận, với sự thoả thuận của cơ quan phòng cháy, chữa cháy địa phương.

Không quy định khoảng cách giữa các TBA xây liền kề nhà hoặc nằm bên trong nhà, bố trí dọc theo chu vi của nhà công nghiệp. Các yêu cầu đặc biệt đối với TBA liền kề và bên trong nhà công cộng hoặc dân dụng theo quy phạm xây dựng hiện hành.

4. Bố trí công năng trong công trình:

- Các nhà cao trên 10 tầng phải có phòng trực điều khiển chống cháy và có nhân viên có chuyên môn thường xuyên trực tại phòng trực điều khiển (theo quy định tại mục 5.18 QCVN 06:2010/BXD).

- Các ga ra ô tô trên mặt đất được được phép xây dựng với chiều cao không quá 9 tầng, các ga ra ô tô ngầm không quá 5 tầng ngầm (theo quy định tại mục 4.1 QCVN 08:2009/BXD).

- Không cho phép bố trí các gian phòng nhóm F5 hạng A hoặc B dưới các gian phòng dùng cho hơn 50 người có mặt đồng thời, cũng như trong các tầng hầm hoặc tầng nửa hầm. Không cho phép bố trí các gian phòng nhóm F1.1, F1.2 và F1.3 trong các tầng hầm và tầng nửa hầm (theo quy định tại mục 3.1.6 QCVN 06:2010/BXD).

- Ga ra tô tô được phép bố trí trong các nhà chức năng khác có bậc chịu lửa I, II có các cấu kiện được làm từ các vật liệu không cháy và khó cháy trừ các ngôi nhà nhóm F1.1, F4.1 và các nhà sản xuất nhóm F5 hạng A và B (phụ lục B). Trong các nhà nhóm F1.4 được phép bố trí các ga ra ô tô không phụ thuộc bậc chịu lửa của chúng. Trong các nhà nhóm F1.3 chỉ được phép bố trí các ga ra cho các xe con với chỗ cố định (không có vách ngăn riêng) cho các chủ xe. Dưới các nhà thuộc nhóm F.1.1, F4.1 không được phép bố trí ga ra ô tô (theo quy định tại mục 3.4. QCVN 08:2009/BXD).

- Trong các tầng hầm và tầng nửa hầm, không cho phép bố trí các gian phòng có sử dụng hoặc lưu giữ các chất khí và chất lỏng cháy cũng như các vật liệu dễ bắt cháy, trừ các trường hợp nói riêng (theo quy định tại mục 4.8. QCVN 06:2010/BXD).

- Các gian phòng làm việc của nhân viên trực ban hay và nhân viên phục vụ, cấp nước và chữa cháy bằng bơm, các trạm biến thế (chỉ với biến thế khô), kho hành lý của khác, phòng cho người khuyết tật được phép bố trí không dưới tầng thứ nhất (tầng trên cùng) của tầng hầm công trình. Không quy định việc bố trí các phòng kỹ thuật khác trên các tầng. Các phòng nêu trên phải được cách ly với các phòng lưu giữ ô tô bằng các vách ngăn cháy loại 1 (theo quy định tại mục 4.34 QCVN 08:2009/BXD).

Ngoài ra: Một số quy định về “bố trí mặt bằng” theo quy tại mục 7 TCVN 6160:1996.

Mục 7.3. Các lò đốt bằng dầu, khí, các máy biến thế, các thiết bị điện cao thế không được đặt trong nhà cao tầng và phải bố trí ở phòng riêng bên ngoài.

Trường hợp đặc biệt phải bố trí trong nhà cao tầng thì:

- Lò đốt bằng dầu, khi không được bố trí bên trên, bên cạnh hay phía dưới phòng có nhiều người. Tường ngăn giữa lò đốt và các phòng khác phải làm bằng vật liệu không cháy có giới hạn chịu Lửa không nhỏ hơn 150 phút. Sàn và các bộ phận cách ly khác cũng bằng vật liệu không cháy có giới hạn chịu lửa không nhỏ hơn 60 phút;

- Lò đốt, máy biến thế phải bố trí ở tầng 1 và có cửa trực tiếp ra bên ngoài; Thiết bị có sử dụng dầu phải có kết cấu phòng dầu tràn.

Mục 7.4. Các phòng dùng làm hội trường, nhà trẻ, mẫu giáo chỉ được bố trí ở tầng 1, 2, 3 và gần cửa thoát nạn.

Mục 7.5. Các phòng thường xuyên tập trung đông người không được đặt ở tầng hầm. Trường hợp cần thiết đặt ở tầng hầm thì diện tích phòng không được lớn hơn 300 m2 và phải có ít nhất 2 lối ra trực tiếp bên ngoài.

Mục 7.7. Không được phép bố trí đường ống dẫn chất khí, chất lỏng dễ cháy phía dưới nhà cao tầng.

>>> Có thể bạn quan tâm:

✓ Quy định về phòng cháy chữa cháy đối với hộ kinh doanh cá thể

✓ Các quy định về PCCC đối với doanh nghiệp

5. Lối ra thoát nạn:

5.1. Kiểu lối ra thoát nạn:

✓ Theo quy định tại mục 3.4.12. QCVN 06:2010/BXD: Trong các nhà có chiều cao lớn hơn 28 m, cũng như trong các nhà nhóm F5 hạng A hoặc B phải bố trí các buồng thang bộ không nhiễm khói loại N1. Cho phép:

- Bố trí không quá 50% buồng thang bộ loại N2 trong các nhà nhóm F1.3 dạng hành lang;

- Bố trí không quá 50% buồng thang bộ loại N2 hoặc N3 có áp suất không khí dương khi cháy trong các nhà nhóm F 1.1, F 1.2, F 2, F 3 và F 4;

- Bố trí buồng thang bộ loại N2 và N3 có chiếu sáng tự nhiên và luôn có áp suất không khí dương trong các nhà nhóm F 5 hạng A hoặc B;

- Bố trí buồng thang bộ loại N2 hoặc N3 có áp suất không khí dương khi cháy trong các nhà nhóm F 5 hạng B

- Bố trí buồng thang bộ loại N2 hoặc N3 có áp suất không khí dương khi cháy trong các nhà nhóm F 5 hạng C hoặc D. Khi bố trí buồng thang bộ loại L1 thì buồng thang phải được phân khoang bằng vách ngăn cháy đặc qua mỗi 20 m chiều cao và lối đi từ khoang này sang khoang khác của buồng thang phải đặt ở ngoài không gian của buồng thang.

Lối thoát nạn khi cháy

✓ Chú thích:
- Các loại buồng thang bộ không nhiễm khói:

+ N1 – có lối vào buồng thang từ mỗi tầng đi qua khoảng thông thoáng bên ngoài nhà theo một lối đi hở (khoảng thông thoáng này thường ở dạng logia hoặc ban công). Lối đi qua khoảng thông thoáng này không được nhiễm khói.

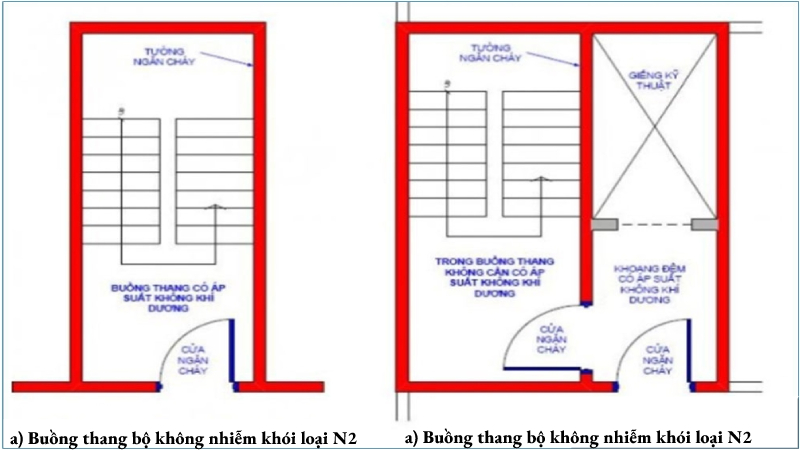

+ N2 – có áp suất không khí dương (áp suất không khí trong buồng thang cao hơn bên ngoài buồng thang) trong buồng thang khi có cháy

+ N3 – có lối vào buồng thang từ mỗi tầng đi qua khoang đệm có áp suất không khí dương (áp suất không khí dương trong khoang đệm là thường xuyên hoặc khi có cháy).

- Yêu cầu kỹ thuật của buồng thang bộ không nhiễm khói loại N1:

Theo quy định tại mục: 3.4.9 QCVN 06:2010/BXD: Tính không nhiễm khói của lối đi qua khoảng thông thoáng bên ngoài dẫn tới các buồng thang bộ không nhiễm khói loại N1 phải được đảm bảo bằng các giải pháp kết cấu và quy hoạch không gian.

Các lối đi này phải để hở, thường không đặt tại các góc bên trong của nhà, đồng thời phải đảm bảo các yêu cầu sau:

- Khi một phần của tường ngoài của nhà nối tiếp với phần tường khác dưới một góc nhỏ hơn 135o thì khoảng cách theo phương ngang từ lỗ cửa đi gần nhất ở khoảng thông thoáng bên ngoài tới đỉnh góc tiếp giáp phải không nhỏ hơn 4 m; khoảng cách này có thể giảm đến bằng giá trị phần nhô ra của tường ngoài; yêu cầu này không áp dụng cho lối đi, nằm ở các góc tiếp giáp lớn hơn hoặc bằng 135o, cũng như cho phần nhô ra của tường ngoài có giá trị không lớn hơn 1,2 m;

- Chiều rộng phần tường giữa các lỗ cửa đi của khoảng thông thoáng bên ngoài và ô cửa sổ gần nhất của gian phòng không được nhỏ hơn 2 m;
- Các lối đi phải có chiều rộng không nhỏ hơn 1,2 m với chiều cao lan can 1,2 m, chiều rộng của phần tường giữa các lỗ cửa đi ở khoảng thông thoáng bên ngoài phải không nhỏ hơn 1,2 m.

✓ Lưu ý: Theo quy định tại mục 3.4.6 QCVN 06:2010/BXD: Tại tầng 1 của buồng thang bộ không nhiễm khói loại N1 phải có lối ra thoát trực tiếp ngay ra ngoài trời.

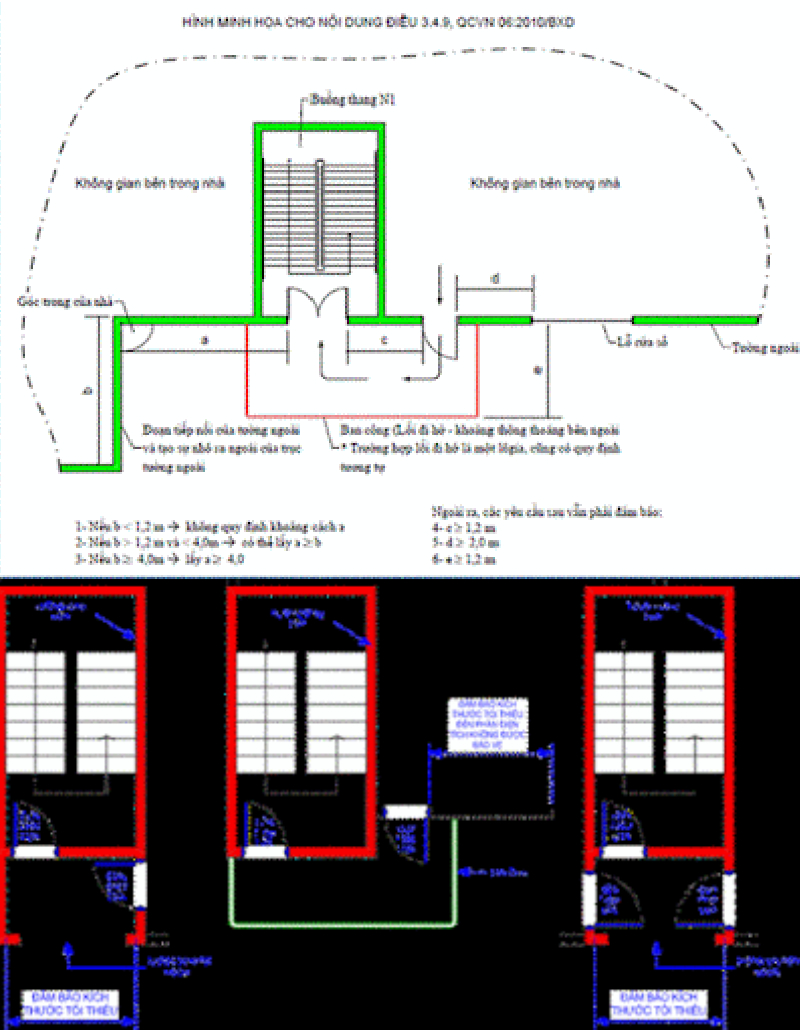

✓ Một số hình ảnh minh họa buồng thang bộ không nhiễm khói loại N1:

Buồng thang bộ không nhiễm khói

5.2. Lối ra thoát nạn từ tầng hầm hoặc tầng nửa hầm:

✓ Theo quy định tại mục 3.2.2. QCVN 06:2010/BXD: Các lối ra từ tầng hầm và tầng nửa hầm là lối ra thoát nạn khi thoát trực tiếp ra ngoài và tách biệt với các buồng thang bộ chung của nhà.

✓ Cho phép bố trí:
- Các lối ra thoát nạn từ tầng hầm đi qua các buồng thang bộ chung có lối đi riêng ra bên ngoài được ngăn cách với phần còn lại của buồng thang bộ bằng vách đặc ngăn cháy loại 1;

- Các lối ra thoát nạn từ tầng hầm và tầng nửa hầm có bố trí các gian phòng hạng C, D, E, đi vào các gian phòng hạng C 4, D và E và vào sảnh nằm trên tầng một của nhà nhóm F 5 khi bảo đảm các yêu cầu của 4.24 QCVN 06:2010/BXD.

- Các lối ra thoát nạn từ phòng chờ, phòng gửi đồ, phòng hút thuốc và phòng vệ sinh ở tầng hầm hoặc tầng nửa hầm của nhà nhóm F 2, F 3 và F 4 đi vào sảnh của tầng 1 theo các cầu thang bộ riêng loại 2;
- Khoang đệm, kể cả khoang đệm kép trên lối ra ngoài trực tiếp từ nhà, từ tầng hầm và tầng nửa hầm.

5.3. Số lối ra thoát nạn:

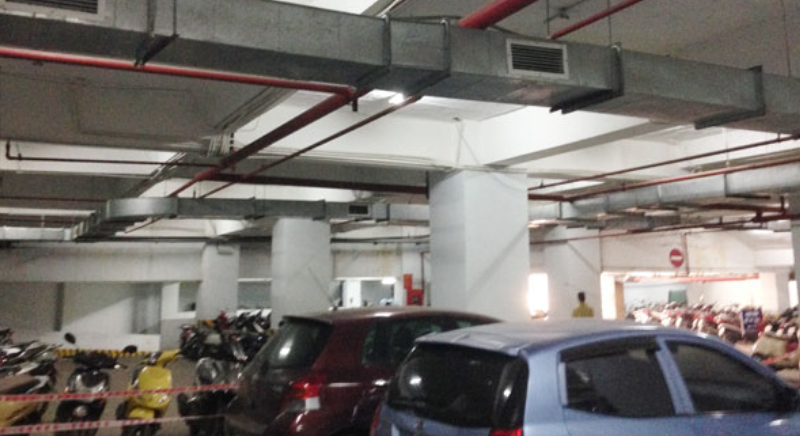

✓ Số lối ra thoát nạn của tầng bố trí ga ra ô tô: Theo quy định tại mục 4.14 QCVN 08:2009/BXD:

- Từ mỗi tầng của một khoang cháy của ga ra (trừ ga ra cơ khí) phải có không ít hơn hai lối ra thoát hiểm phân tán dẫn trực tiếp ra bên ngoài hoặc vào lồng cầu thang bộ.

- Cho phép một trong các lối thoát hiểm bố trí trên đường dốc cách ly. Lối đi theo các thềm của đường dốc trên tầng lửng vào lồng thang bộ được phép xem như là lối thoát hiểm.

- Các đường dốc trong các nhà ga ra, đồng thời sử dụng làm đường thoát hiểm, phải có vỉa hè rộng không nhỏ hơn 0,8m ở một phía của đường dốc. Cầu thang bộ dùng để làm đường thoát hiểm phải có chiều rộng không nhỏ hơn 1m.

✓ Chú thích: Theo quy định QCVN 08:2009/BXD:
- Ga ra ô tô cơ khí: Ga ra ô tô mà việc vận chuyển ô tô đến các vị trí lưu giữ được thực hiện bằng các thiết bị cơ khí chuyên dùng (không có sự tham gia của người lái).

- Ga ra ô tô: nhà, công trình (hoặc phần của nhà và công trình) hoặc bãi hở chuyên dùng để lưu giữ ô tô.

Bãi hở chuyên dùng để lưu giữ ô tô

✓ Số lối ra thoát nạn của gian phòng: Theo quy định tại mục 3.2.5. QCVN 06:2010/BXD:

- Các gian phòng sau phải có không ít hơn hai lối ra thoát nạn:

- Các gian phòng nhóm F 1.1 có mặt đồng thời hơn 10 người;

- Các gian phòng trong tầng hầm và tầng nửa hầm có mặt đồng thời hơn 15 người; riêng các gian phòng trong tầng hầm và tầng nửa hầm có từ 6 đến 15 người có mặt đồng thời thì cho phép một trong hai lối ra tuân theo các yêu cầu của 3.2.13 d);

- Các gian phòng có mặt đồng thời hơn 50 người;

- Các gian phòng nhóm F 1.3 (căn hộ) được bố trí ở cả hai tầng (2 cao trình – thường gọi là căn hộ thông tầng), khi chiều cao bố trí của tầng phía trên lớn hơn 18 m thì phải có các lối ra thoát nạn từ mỗi tầng.

✓ Số lối ra thoát nạn của các tầng, công trình: Theo quy định tại mục 3.2.6 QCVN 06:2010/BXD, các tầng nhà thuộc các nhóm sau đây phải có không ít hơn hai lối ra thoát nạn:
- F 1.1; F 1.2; F 2.1; F 2.2; F 3; F 4.
- F 1.3 khi tổng diện tích các căn hộ trên một tầng lớn hơn 500 m2 (đối với các nhà đơn nguyên thì tính diện tích trên một tầng của đơn nguyên). Trường hợp tổng diện tích nhỏ hơn 500 m2 và khi chỉ có một lối ra thoát nạn từ một tầng, thì từ mỗi căn hộ ở độ cao lớn hơn 15 m, ngoài lối ra thoát nạn phải có một lối ra khẩn cấp theo 3.2.13 QCVN 06:2010/BXD.
✓ Theo quy định tại mục 3.2.7 QCVN 06:2010/BXD:
- Số lối ra thoát nạn từ một tầng không được ít hơn hai nếu tầng này có gian phòng có yêu cầu số lối ra thoát nạn không ít hơn hai.

- Số lối ra thoát nạn từ một ngôi nhà không được ít hơn số lối ra thoát nạn từ bất kỳ tầng nào của ngôi nhà đó.

✓ Theo quy định tại mục 8 TCVN 6160:1996:

Mục 8.1. Trong các nhà cao tầng phải có ít nhất 02 lối ra thoát nạn để đảm bảo cho người thoát nạn an toàn khi có cháy, đồng thời tạo điều kiện thuận lợi cho lực lượng chữa cháy hoạt động.

Mục 8.2. Trong các nhà cao tầng có diện tích mỗi tầng lớn hơn 300m2 thì hành lang chung hoặc lối đi phải có ít nhất hai lối thoát ra hai cầu thang thoát nạn. Cho phép thiết kế một cầu thang thoát nạn ở một phía, còn phía kia phải thiết kế ban công nối với thang thoát nạn bên ngoài nếu diện tích mỗi tầng nhỏ hơn 300m2.

✓ Chú thích: Ban công nối với thang thoát nạn bên ngoài phải chứa đủ số người được tính trong các phòng trên tầng đó.

5.4. Bố trí lối ra thoát nạn:

- Khi có từ hai lối ra thoát nạn trở lên, chúng phải được bố trí phân tán (trừ các lối ra từ hành lang vào các buồng thang bộ không nhiễm khói) (theo quy định tại mục 3.2.8 QCVN 06:2010/BXD).

- Khoảng cách thoát nạn:

+ Đối với tầng hầm bố trí ga ra ô tô theo quy định tại bảng 3, mục 4.14 QCVN 08:2009/BXD.

+ Đối với các tầng nổi theo quy định tại phụ lục G QCVN 06:2010/BXD.
5.5. Kích thước lối ra thoát nạn:

✓ Theo quy định tại mục 3.2.9 QCVN 06:2010/BXD:

- Chiều cao thông thuỷ của lối ra thoát nạn phải không nhỏ hơn 1,9 m, chiều rộng thông thủy không nhỏ hơn:

+ 1,2 m – từ các gian phòng nhóm F 1.1 khi số người thoát nạn lớn hơn 15 người, từ các gian phòng và nhà thuộc nhóm nguy hiểm cháy theo công năng khác có số người thoát nạn lớn hơn 50 người, ngoại trừ nhóm F 1.3;

+ 0,8 m – trong tất cả các trường hợp còn lại.

- Chiều rộng của các cửa đi bên ngoài của buồng thang bộ cũng như của các cửa đi từ buồng thang bộ vào sảnh không được nhỏ hơn giá trị tính toán hoặc chiều rộng của bản thang được quy định tại 3.4.1.

- Trong mọi trường hợp, khi xác định chiều rộng của một lối ra thoát nạn phải tính đến dạng hình học của đường thoát nạn qua lỗ cửa hoặc cửa để bảo đảm không cản trở việc vận chuyển các cáng tải thương có người nằm trên.

✓ Tính toán tổng chiều rộng vế thang, cửa đi đối với gian phòng, tầng có số lượng người đông nhất theo quy định mục 3.2.4, 3.2.8, 3.4.1 và mục mục G2 Phụ lục G QCVN 06:2010/BXD.

>>> Có thể bạn quan tâm:

✓ Quy định về điều kiện PCCC với các cơ sở karaoke nghiêm ngặt ra sao?

✓ Phương tiện phòng cháy chữa cháy tại chỗ thông dụng

6. Đường thoát nạn:

✓ Đường thoát nạn là một đường di chuyển liên tục và không bị chặn từ một điểm bất kỳ trong nhà hoặc công trình đến lối ra bên ngoài.

✓ Theo quy định tại mục 3.3.6 QCVN 06:2010/BXD:

Chiều cao thông thủy các đoạn nằm ngang của đường thoát nạn không được nhỏ hơn 2 m, chiều rộng thông thủy các đoạn nằm ngang của đường thoát nạn và các đoạn dốc không được nhỏ hơn:

+ 1,2 m – đối với hành lang chung dùng để thoát nạn cho hơn 15 người từ các gian phòng nhóm F 1, hơn 50 người – từ các gian phòng thuộc nhóm nguy hiểm cháy theo công năng khác;

+ 0,7 m – đối với các lối đi đến các chỗ làm việc đơn lẻ;

+ 1,0 m – trong tất cả các trường hợp còn lại.

✓ Trong bất kỳ trường hợp nào, các đường thoát nạn phải đủ rộng, có tính đến dạng hình học của chúng, để không cản trở việc vận chuyển các cáng tải thương có người nằm trên.

Đường thoát hiểm phải liên tục không bị dào chắn

7. Cầu thang bộ và buồng thang bộ:

✓ Chiều rộng của bản thang bộ dùng để thoát người, trong đó kể cả bản thang đặt trong buồng thang bộ, không được nhỏ hơn chiều rộng tính toán hoặc chiều rộng của bất kỳ lối ra thoát nạn (cửa đi) nào trên nó, đồng thời phải đạt kích cỡ quy định.

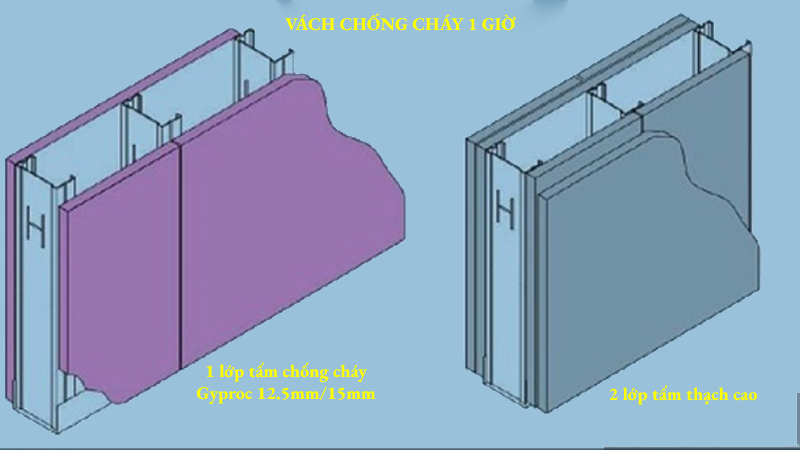

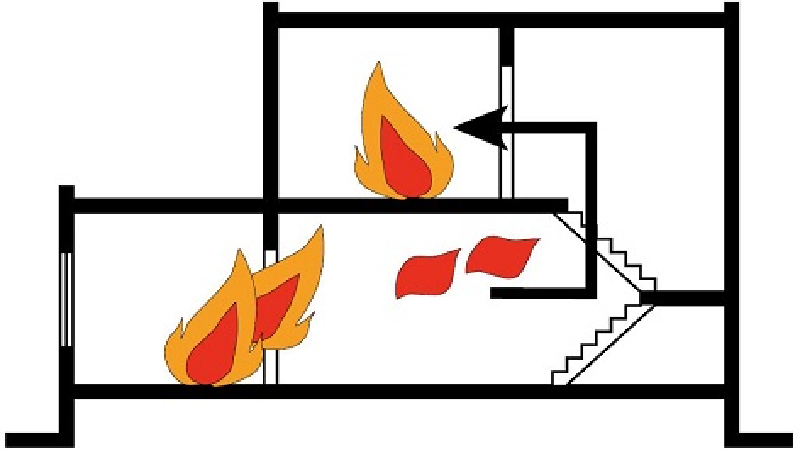

8. Giải pháp ngăn chặn cháy lan:

- Diện tích khoang cháy với nhà và công trình phải theo quy định.

- Giới hạn chịu lửa nhỏ nhất của các bộ phận khác nhau mà có tính ngăn cháy được quy định cụ thể theo các văn bản pháp luật.

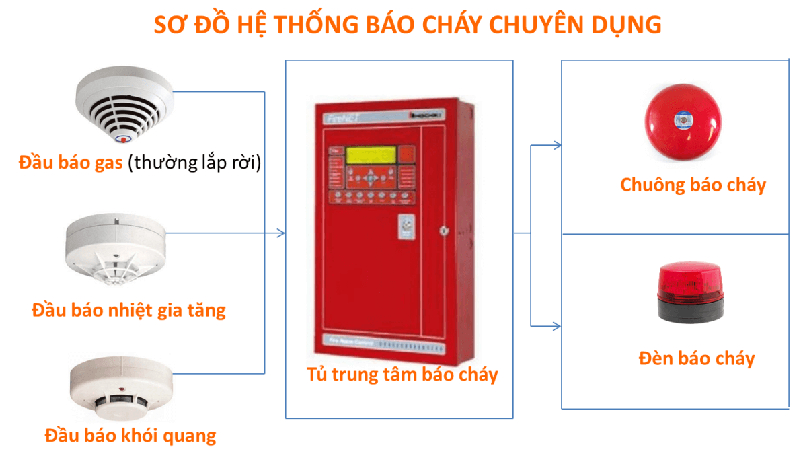

9. Hệ thống báo cháy tự động

- Các tòa nhà cao tầng cần phải thiết kế hệ thống báo cháy tự động theo quy định.

- Yêu cầu kỹ thuật chính của hệ thống báo cháy tự động theo quy định.

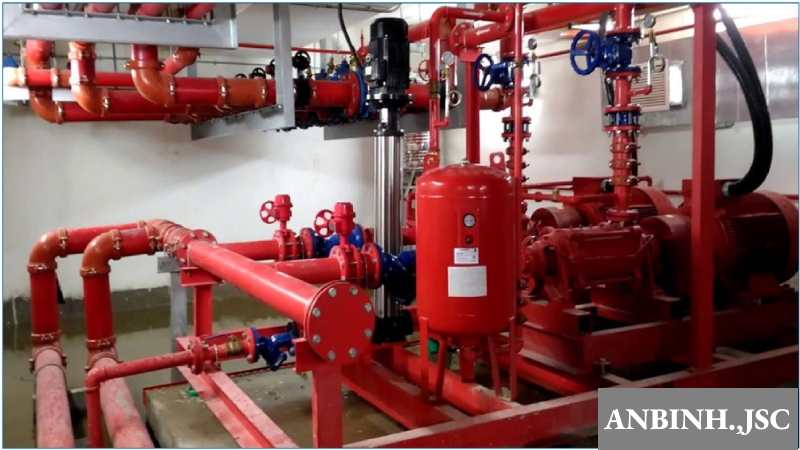

10. Hệ thống cấp nước hỗ trợ chữa cháy

- Các tòa nhà cao tâng phải được thiết kế hệ thống cấp nước chữa cháy ngoài, hệ thống họng nước chữa cháy trong nhà tuân thủ quy định.

- Yêu cầu về mặt kỹ thuật của hệ thống cấp nước chữa cháy ngoài nhà, hệ thống họng nước chữa cháy trong nhà theo quy định.

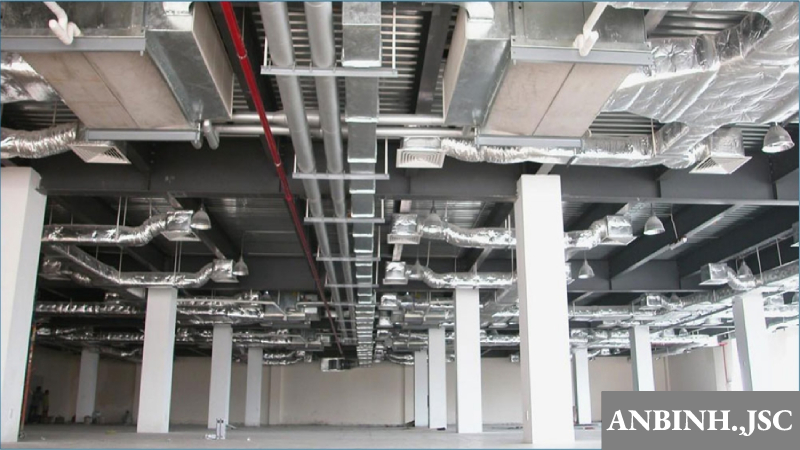

11. Giải pháp khác về thông gió, chống tụ khói theo quy định PCCC

Phải trang bị các thiết bị đầy đủ theo quy định PCCC tại phụ lục D QCVN 06:2010/BXD; QCVN 08/2010/BXD; TCVN 5687:2010
