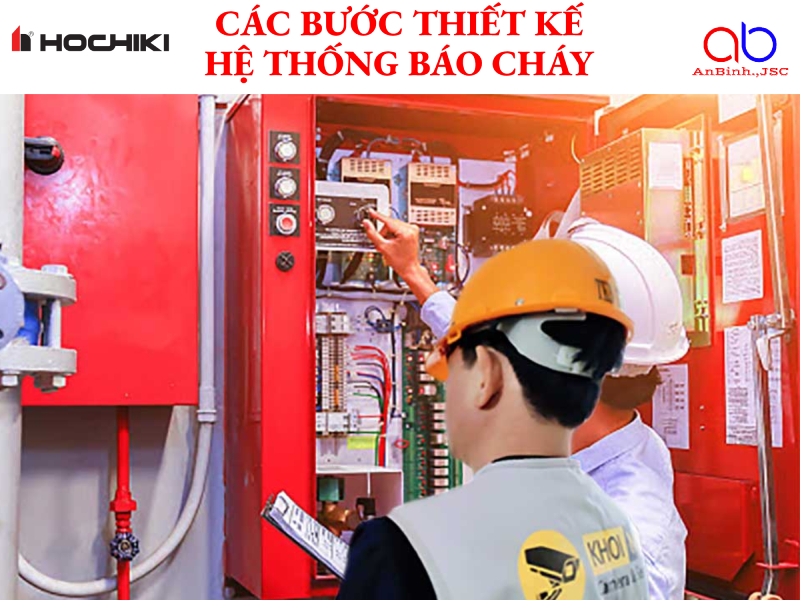

Các bước thiết kế hệ thống báo cháy mà bạn cần biết

Bước 1: Xác định nhu cầu.

• Khảo sát nhu cầu.

• Khảo sát thực tế, khảo sát bản vẽ mặt bằng.

• Nhu cầu cụ thể từng vị trí cần lắp cảnh báo khói, cảnh báo khí gas, cảnh báo cháy hoặc các loại cảnh báo khí carbon monoxide.

• Vị trí lắp tủ trung tâm báo cháy.

Bước 2: Thiết kế hệ thống báo cháy vùng hoặc báo cháy địa chỉ?

Tuỳ từng độ lớn công trình và nhu cầu cụ thể, bạn có thể lựa chọn loại hệ thống báo cháy thường (báo cháy vùng) hoặc hệ thống báo cháy địa chỉ (báo chính xác vị trí).

Báo cháy theo zone: Quản lý vùng cháy theo khu vực tín hiệu báo cháy cho 1 zone. Không quy định cụ thể đầu báo cháy nào tác động (Thường áp dụng trong các phân xưởng sản xuất trong nhà máy; Các khu vực công cộng có diện tích lớn, không phải các phòng chức năng).

Báo cháy theo địa chỉ: Quản lý vùng cháy theo điểm, vùng báo cháy được xác định cụ thể (Thường áp dụng chủ yếu: Khu văn phòng, khu chung cư; Khu sản xuất có nhiều phòng chức năng nhỏ).

Bước 3. Chọn Tủ trung tâm báo cháy.

Cơ sở lựa chọn:

• Số cổng báo cháy đầu vào (16 zone, 32 zone…) hoặc số loop.
• Khả năng kết nối với các tủ báo cháy con.
• Tính năng báo động.
• Trình quay số tự động (Module GSM).
• Bàn phím điều khiển (keyboard).
• Màn hình hiển thị.
• Tính năng điều khiển từ xa (ứng dụng di động, laptop, SMS…).
• Thời gian lưu điện dự phòng.

Có thể bạn quan tâm:

• Thiết kế hệ thống PCCC cần lưu ý những gì?
• Lắp đặt hệ thống báo cháy cho nhà xưởng.
• Top 5 hệ thống báo cháy chung cư tốt nhất hiện nay.
• Những thiết bị báo cháy nên lắp cho ngôi nhà của bạn.

Bước 4 : Xác định đầu báo cháy sẽ sử dụng.

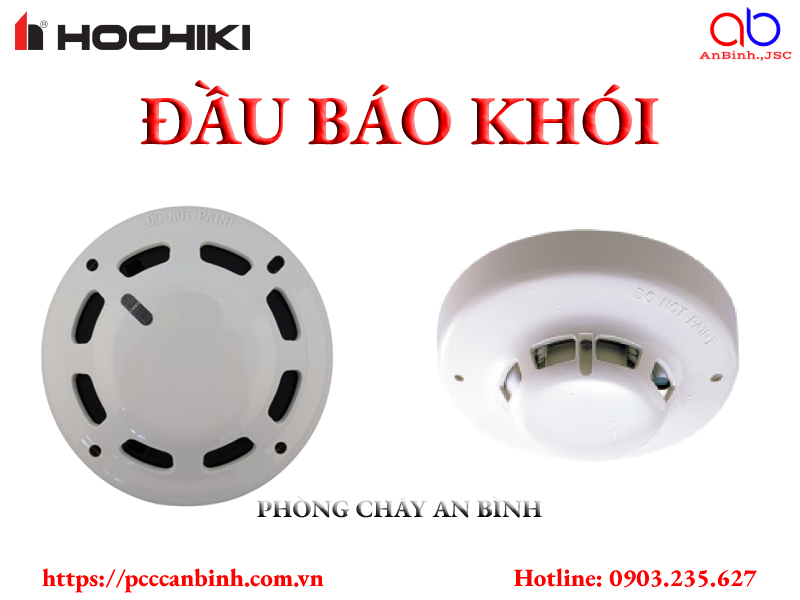

Đầu báo khói

Đầu báo khói: Sử dụng cảm biến phân tích, xác định khói trong thành phần không khí để đưa ra cảnh báo cháy.

Trong đầu báo cháy cảm biến khói, dựa vào những tính chất vật lý của khói do đám cháy gây ra người ta chế tạo hai loại đầu báo cơ bản phát hiện khói: Đầu báo khói Ion (Ionization Smoke Detector) và đầu báo khói quang (Photoelectric Smoke Detector).

Đầu báo khói Ion

• Đầu báo khói Ion được chế tạo dựa trên hiệu ứng dẫn điện của không khí khi bị ion hóa, sử dụng một buồng Ion để phát hiện khói.
• Buồng lon này được chia làm 2 ngăn, 1 ngăn đóng kín để sao cho khói khó lọt vào và được gọi là ngăn mẫu, 1 ngăn còn lại được để tiếp xúc thường xuyên với bên ngoài gọi là ngăn phân tích.

Đầu báo khói quang học

• Đầu báo khói quang học là đầu dò báo cháy hoạt động dựa theo theo nguyên lý khuyếch tán và hấp thụ ánh sáng bởi các phân tử khói khi ánh sáng truyền trong không khí.
• Khói được tạo ra bởi đám cháy sẽ ảnh hưởng tới dòng hạt ánh sáng chuyển động qua không khí bình thường.
• Khói có thể ngăn hoặc làm che khuất các ánh sáng. Chúng cũng là nguyên nhân khiến tia sáng bị khúc xạ và bị lệch đường truyền.
• Đầu báo khói quang học đã được thiết kế dựa trên các nguyên lý về ánh sáng và ảnh hưởng của khói tới chúng.

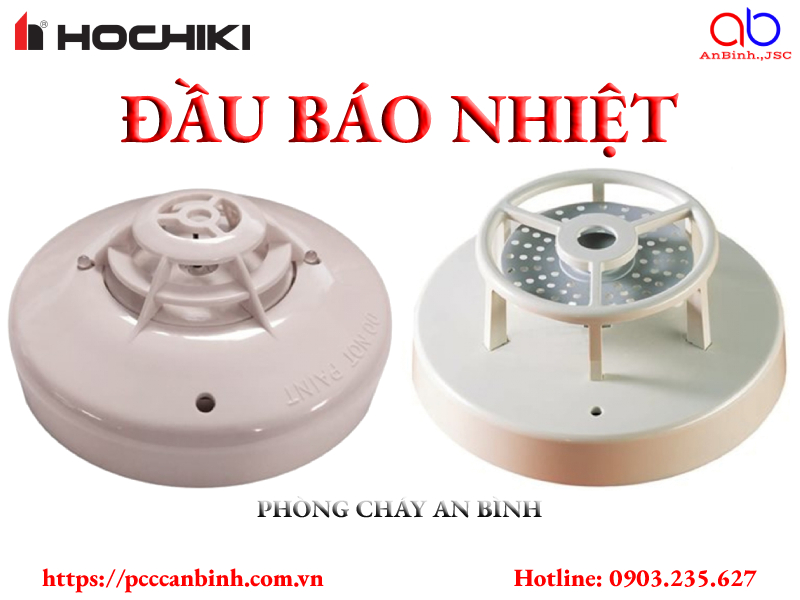

Đầu báo nhiệt

Đầu báo nhiệt là những đầu báo cháy được thiết kế dựa trên nguyên lý sự gia tăng nhiệt độ môi trường nơi có đám cháy xảy ra. Khi có đám cháy nhiệt lượng sẽ tỏa ra và chúng được phân tán tới các vùng không gian xung quanh qua truyền nhiệt hoặc đối lưu không khí.

Đầu báo nhiệt sử dụng cảm biến về sự gia tăng nhiệt độ để phát hiện có cháy, thường được chế tạo theo 3 nhóm A,B,C. Nhóm A có nhiệt độ cố định từ 60℃ đến 75℃. Nhóm B có nhiệt độ cố định từ 80℃ đến 95℃. Nhóm C có nhiệt độ từ 120℃ đến135℃.

Thông thường sẽ có 2 kiểu đầu báo cháy nhiệt đó là đầu báo nhiệt cố định và đầu báo nhiệt gia tăng.

Đầu báo nhiệt cố định

• Là loại đơn giản nhất, cấu tạo gồm một cảm biến nhiệt độ đo nhiệt độ không khí xung quanh môi trường.
• Ngưỡng nhiệt độ tùy thuộc vào yêu cầu mà sản xuất đưa ra các ngưỡng: 57, 70, 100 độ C.
• Đầu báo nhiệt cố định chỉ làm việc khi nhiệt độ môi trường đạt tới một giới hạn không tính tốc độ gia tăng nhiệt.

Đầu báo nhiệt gia tăng

• Đầu báo nhiệt gia tăng là loại đầu dò cảm biến nhiệt độ, thông qua đó giúp phát hiện các đám cháy.
• Có 02 loại cảm biến nhiệt: cảm biến chênh lệch nhiệt độ, và cảm biến phát hiện tốc độ thay đổi của nhiệt độ môi trường xung quanh.
• Cảm biến nhiệt độ đo sự thay đổi nhiệt độ không khí môi trường xung quanh.
• Nếu nhiệt độ gia tăng từ 5 – 7 độ C trên phút đầu báo sẽ phát tín hiệu báo động ngay tức thời.
• Đầu báo nhiệt gia tăng chỉ làm việc khi tốc độ gia tăng nhiệt đạt đến mức giới hạn, không tính đến mức nhiệt độ của môi trường.

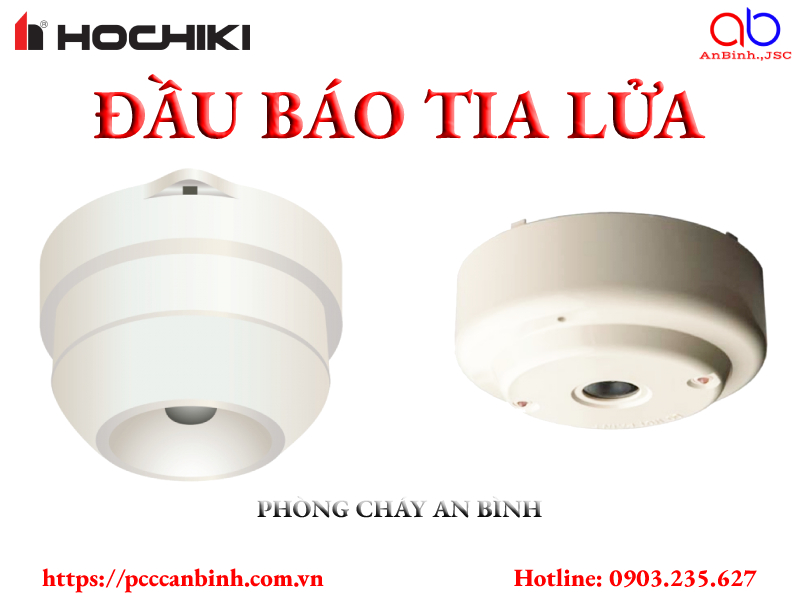

Đầu báo tia lửa

Đầu báo tia lửa: Sử dụng cảm biến phát hồng ngoại của ngọn lửa để phát hiện đám cháy.

Yêu cầu kỹ thuật của các đầu báo cháy

Các đầu báo cháy tự động phải đảm bảo phát hiện cháy theo chức năng đã được thiết kế và các đặc tính kỹ thuật nêu ra trong bảng 1. Việc lựa chọn đầu báo cháy tự động phải căn cứ vào tính chất của các chất cháy, đặc điểm của môi trường bảo vệ.

Bước 5: Bố trí thiết bị, đi dây

Cần hiểu rõ thông số của các thiết bị đã chọn lựa để bố trí, lắp đặt hợp lý. Tiến hành thiết kế mô hình đấu nối, đi dây cho các thiết bị đã lựa chọn. Đảm bảo các thiết bị lắp đặt, kết nối dây với nhau đúng yêu cầu kỹ thuật, tính thẩm mỹ cho công trình, lưu ý tiết kiệm, tránh lãng phí.

Trên đây là các bước trong thiết kế hệ thống báo cháy mà chúng tôi muốn gửi đến các bạn trong chuyên mục hôm nay để bạn có thể hiểu thêm về việc chọn lựa cũng như lắp đặt hệ thống này cho nhu cầu sử dụng của mình. Theo dõi chuyên mục của chúng tôi để có thể cập nhật những thông tin bổ ích khác về các thiết bị báo cháy khác nhé!
