1/ Nguyên lý hệ thống báo cháy
Hoạt động của hệ thống báo cháy là một quy trình khép kín. Khi tòa nhà xảy ra những trường hợp như: nhiệt độ gia tăng đột ngột, có sự xuất hiện của khói hoặc các tia lửa,…. thì các thiết bị đầu vào như đầu báo, công tắc khẩn,… sẽ nhận được tín hiệu và truyền thông tin của sự cố đến với trung tâm báo cháy.

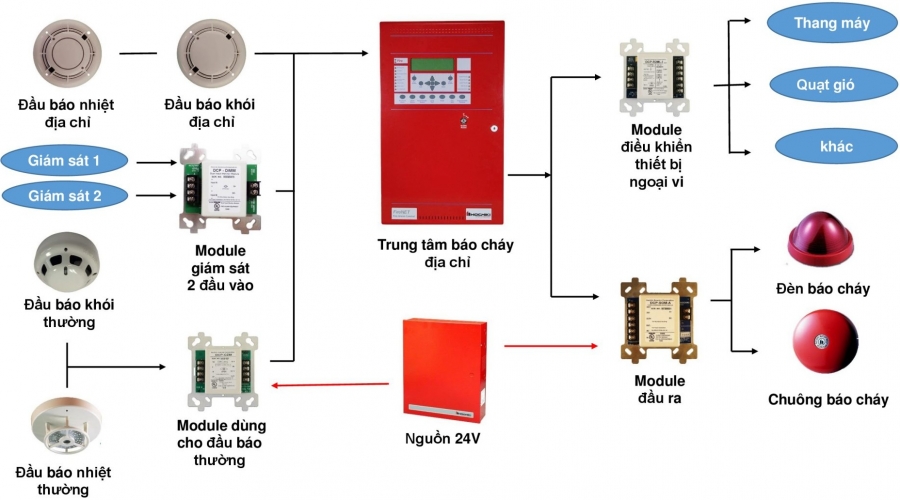

Sơ đồ nguyên lý hệ thống báo cháy Hochiki
Sau khi nhận được tin, trung tâm báo cháy sẽ xử lý toàn bộ thông tin nhận được, xác định vị trí xảy ra sự cố về cháy nổ thông qua các zone và truyền tin đến cho các thiết bị đầu ra như: bảng hiển thị phụ, chuông, còi hoặc đèn. Các thiết bị này sẽ đồng thời phát ra những tín hiệu âm thanh, ánh sáng để chủ nhà có thể nhận biết được khu vực đang gặp sự cố cháy nổ. Bên cạnh đó, trung tâm điều khiển hệ thống vòi phun sẽ xử lý sự cố kịp thời.
✓ Kiến thức cơ bản về hệ thống báo cháy
✓ Tổng quan về báo cháy hochiki
2/ Cách lắp đặt hệ thống báo cháy theo sơ đồ nguyên lý báo cháy

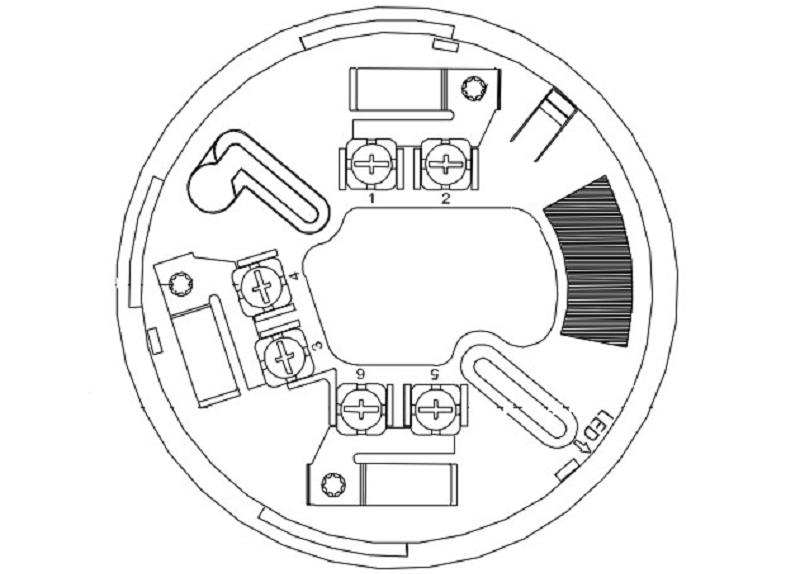

Theo các vị trí đấu nối trên đế đầu báo trên hình vẽ, mọi người cần đấu dây đúng cực tính của đế đầu báo và điện trở, trên đế đầu báo có chân 1, 2 và 5, 6, trong đó chân số 1 và số 6 là chân đến còn chân số 2 và số 5 là chân đi đến các thiết bị.
Bước 2: Kết nối đế đầu báo và nút báo cháy bằng tay với trung tâm báo cháy Hochiki HCV-8

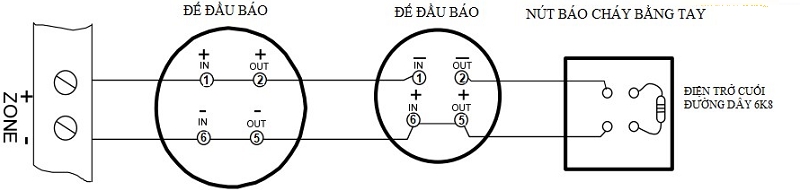

Kết nối đầu báo cháy và nút ấn báo cháy với tủ trung tâm
Kết nối đầu báo với tủ báo cháy trung tâm, sau đó là đấu nối nút ấn báo cháy và đấu điện trở cuối đầu dây và xoắn điện trở vào hai đầu dây. Nút ấn báo cháy bằng tay có thể đấu cùng với zone đầu báo hoặc được đấu độc lập trên một kênh riêng biệt.Các zone tiếp theo làm tương tự đối với zone 1
Trên thân đầu báo và đế đều có 1 gạch nhỏ, khi lắp đặt các mọi người cần lưu ý để 2 gạch này nối với nhau và tạo nên 1 đường thẳng.

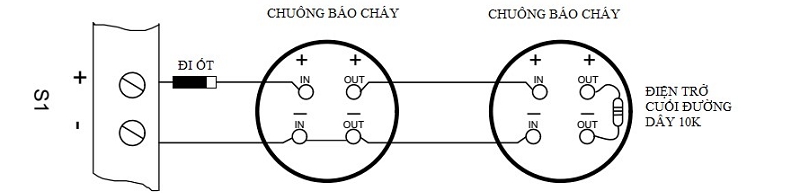

Kết nối chuông báo cháy
Khi nối vào trung tâm báo cháy Hochiki HCV-8, mọi người cần phải phân cực cho chuông vì chuông này không phân cực bằng cách lắp thêm một điot phân cực và lắp điện trở cuối đường dây cho đường chuông (phải dùng đúng điện trở có trị số 10K). Dây chuông đấu vào đường dây S1 có phân cực + và -.

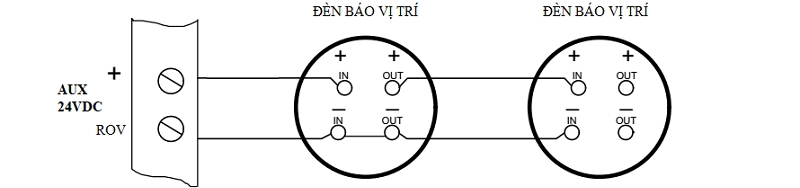

Kết nối đèn hiển thị khu vực
Đèn báo vị trí là đèn báo không phân cực nên khi đấu đèn báo vị trí Hochiki TL-14D, đèn được kết nối với dây điện theo kiểu chân cắm, dây đèn báo vị trí được nối vào các chân AUX + và ROV.
Sau khi hoàn thiện các bước từ 1 đến 4, phải kiểm tra lại một lần để đảm bảo các dây được đấu đúng yêu cầu kỹ thuật trước khi cấp nguồn cho hệ thống.
- Kết nối nguồn điện lưới 220VAC vào phiến đấu dây

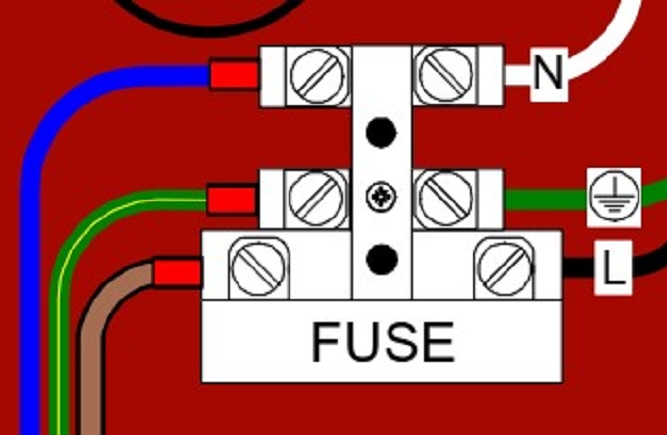

Kết nối nguồn điện lưới 220VAC
- Kết nối nguồn điện ắc quy dự phòng

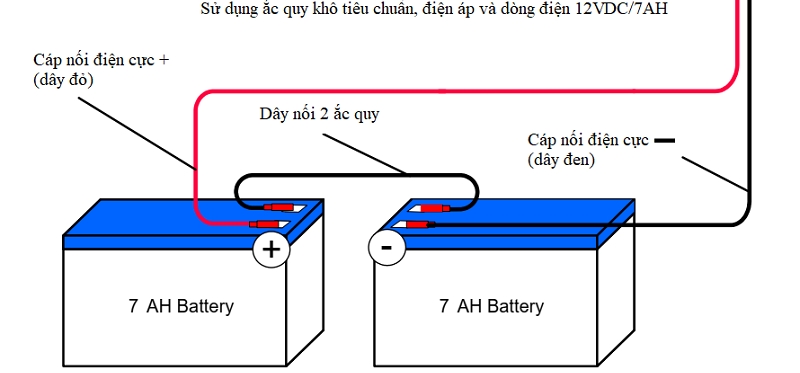

Kết nối nguồn điện ắc quy dự phòng
