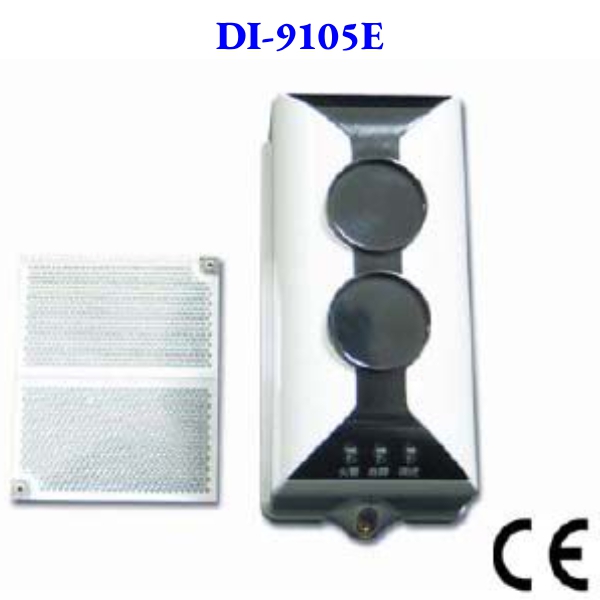

Đầu báo khói Beam GST địa chỉ DI-9105E

Các tính năng tiêu chuẩn

- Tích hợp laser, LED 7 đoạn báo thông số giúp dễ dàng cho việc cân chỉnh Beam.

- Sử dụng nguồn Loop, không cần cấp thêm nguồn phụ 24VDC

- Có dải điện áp hoạt động rộng, khu vực giám sát lớn.

- Bộ thu – phát tín hiệu được đặt trên một bộ giúp việc cân chỉnh dễ dàng hơn.

- Vi xử lý được lập trình để xử lý trạng thái báo cháy hay báo lỗi một cách thông minh.

- Chức năng tự kiểm tra nhằm giám sát các lỗi bên trong.

- Khả năng tự cân chỉnh độ bẩn theo thời gian.

- Lập trình địa chỉ thông qua bộ cài đặt địa chỉ cầm tay.

- Có 4 mức độ nhạy có thể cài đặt.

Cân chỉnh

Bước 1:

- Gỡ miếng nilong chống xước bảo vệ trên đầu beam và trên tấm phản xạ.

- Tháo nắp che đầu beam

- Cấp nguồn cho đầu beam , đợi 2 phút

- Đưa miếng nam châm ( commisioning tool) vào vị trí M tương ứng ghi ở nắp đầu beam lúc tháo ra

- Led hiển thị chữ PP cho biết đầu beam đang ở chế độ cân chỉnh tự động

- Có 3 trường hợp xảy ra sau đó:

+ Led hiển thị 1 chữ P: nghĩa là beam đã hoàn thành việc cân chỉnh cường độ tia (xong bước 1)

+ Led hiển số 00-99: nghĩa là tín hiệu đang bị yếu, dùng núm xoay và quay trái phải để cân chỉnh, số càng lớn tia càng mạnh, càng nhỏ tia càng yếu, khi tăng đến ngưỡng cho phép thì led chuyển sang chữ P. Nếu chỉnh mãi không được cần xem lại khoảng cách thiết lập trong beam (mặc định 100m) và khoảng cách thực tế đã phù hợp chưa.

+ Led hiển thị chữ  H0-H9: Nghĩa là tín hiệu quá mạnh, xem lại chỉnh beam quay đúng hướng tầm phản xạ chưa, hay quay vào vật nào gần đó, xem lại khoảng cách thiết lập trong beam ( mặc định 100m) và thực tế đã phù hợp chưa, beam lắp quá gần sẽ gây ra tình trạng này. Khi cân chỉnh đạt beam hiện chữ P.

Bước 2:

- Đóng nắp đầu beam lại.

- Quan sát đèn màu xanh, có 2 trường hợp:

+ Led sáng xanh liên tục -> hoàn thành bước 2

+ Led xanh chớp tắt -> quay lại làm bước 1

Bước 3:

- Đưa miếng cân chỉnh commisioning tool vào chữa M, đợi khi đèn vàng sáng thì lấy ra ngay.

- Đợi tầm 2 phút nếu đèn xanh, vàng tắt, đèn đỏ chớp tắt --> hoàn thành việc cân chỉnh

- Nếu 3 đèn xanh, vàng , đỏ chớp liên tục --> quay lại bước 1.
