Đầu báo nhiệt gia tăng là gì?

Đầu báo nhiệt gia tăng DSC-EA bao gồm một buồng không khí, cửa thông khí, một màng thép mềm. Khi DSC nóng lên, không khí trong buồng khí nở ra, cửa thông khí cho phép luồng khí nở ra thoát ra từ từ. Khi cháy xảy ra, buồng khí xả khí với tốc độ nhanh hơn qua lỗ thông khí làm kích hoạt miếng thép, gây tín hiệu báo động.

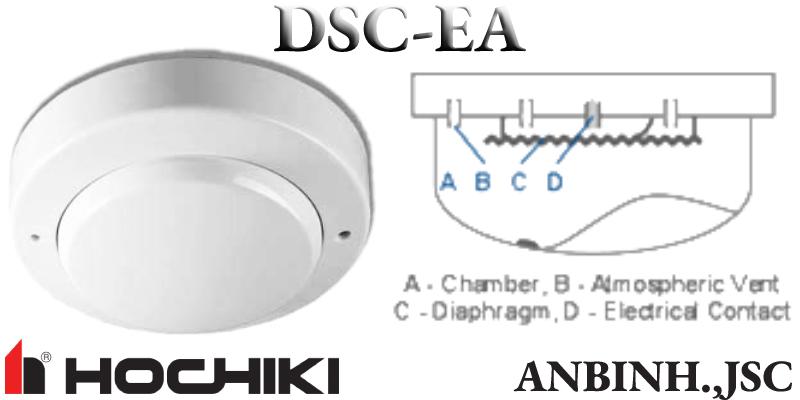

Cấu tạo đầu báo nhiệt gia tăng

☑ Một buồng khí kín (A) có mặt phía dưới là vỏ đầu báo làm bằng hợp kim cứng dẫn nhiệt.

☑ Một lỗ nhỏ (B) để làm cân bằng áp suất khí bên trong buồng với môi trường; Một màng đàn hồi bằng kim loại (C) nối với một cực tín hiệu của đầu báo;

☑ Một bộ công tắc (D) có 2 tiếp điểm thường hở, một tiếp điểm được hàn vào màn đàn hồi (C), tiếp điểm thứ 2 nối vào cực tín hiệu còn lại của đầu báo. Bình thường 2 cực tín hiệu của đầu báo cách điện với nhau (thường hở - NO).

☑ Khi nhiệt độ môi trường thay đổi sẽ làm cho áp suất không khí bên trong buồng kín thay đổi. Với sự thay đổi chậm của nhiệt độ, một lượng nhỏ không khí sẽ đi vào hoặc đi ra buồng kín thông qua lỗ (B) để cân bằng áp suất bên trong và bên ngoài buồng kín, giữ cho 2 cực tín hiệu của đầu báo cách điện với nhau.

☑ Khi nhiệt độ môi trường xung quanh tăng lên rất nhanh với tốc độ lớn hơn hoặc bằng 8°C/phút làm cho không  khí bên trong buồng kín giãn nở rất nhanh vượt quá khả năng tự cân bằng áp suất của lỗ (B), do mặt dưới của buồng kín là hợp kim cứng nên không khí trong buồng khi giãn nở sẽ ép màng đàn hồi (C) lên phía trên làm cho công tắc điện đóng lại phát tín hiệu về trung tâm báo cháy.

Có thể bạn quan tâm:

• Đầu báo nhiệt là gì? Phân loại? Nên lắp đặt đầu báo nhiệt ở đâu?

• Hướng dẫn lắp đặt và sử dụng đầu báo nhiệt gia tăng cố định địa chỉ ATJ-EA

• Hướng dẫn lắp đặt và sử dụng đầu báo nhiệt gia tăng DSC-EA

Trong điều kiên, môi trường nào là nên sử dụng DSC-EA

Đầu báo nhiệt DSC-EA thích hợp sử dụng trong hầu hết các ứng dụng, từ nhà riêng cho đến các công trình công cộng; từ các phòng chuyên dùng cho tới các cơ sở sản xuất.

Tuy nhiên, khi lắp đặt đầu báo nhiệt gia tăng cần lưu ý không lắp tại những vị trí hoặc gần những thiết bị thường xuyên có sự thay đổi nhiệt độ đột ngột để tránh tình trạng báo động giả như: máy sưởi không khí nóng, bếp trên, lò nướng hoặc các vật thể tạo nhiệt khác.

1. Nhà và Công trình công cộng: kho đạo cụ, phòng hành chính quản trị, phòng máy, phòng điều khiển, phòng ở, phòng bệnh nhân, kho hàng hoá, nhà ăn công cộng, bếp.

2. Công trình chuyên dùng: Phòng đặt dây cáp, phòng máy biến thế, thiết bị phân phối và bảng điện, phòng để thiết bị và ống dẫn chất lỏng dễ cháy, chất dầu mỡ, phòng thử động cơ đốt trong, …

3. Cơ sở sản xuất: sản phẩm gỗ, hàng dệt, quần áo may sẵn, giày da, hàng lông thú, thuốc lá, giấy, xenlulô, bông, nhựa tổng hợp, …

Nguyên lý hoạt động của đầu báo nhiệt gia tăng

Đầu báo nhiệt gia tăng (R-O-R) hoạt động khi nhiệt độ môi trường tăng lên nhanh chóng theo thời gian, lớn hơn hoặc bằng tỷ lệ đã được thiết lập trước bởi nhà sản xuất. Theo tiêu chuẩn, tỷ lệ này là khoảng 15°F (8°C) mỗi phút. Hoạt động của đầu báo nhiệt gia tăng phụ thuộc vào tốc độ tăng nhiệt độ, không phụ thuộc vào nhiệt độ của môi trường.

Hình dưới mô tả đầu báo nhiệt gia tăng điển hình sử dụng kỹ thuật điện-khí nén (Electropneumatic). Kiểu này đã được cấp bằng sáng chế lần đầu tiên năm 1941 và là sản phẩm được cải tiến liên tục cho đến ngày nay.

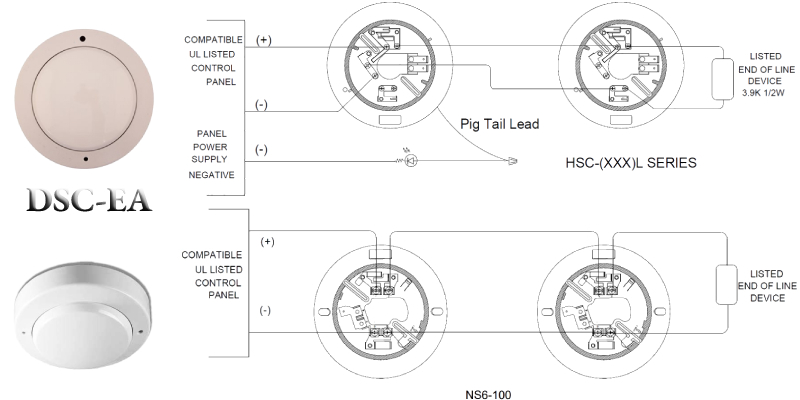

Sơ đồ đấu nối DSC-EA

Sê-ri đầu báo nhiệt gia tăng này có điện trở giới hạn dòng điện, đầu ra của bộ kẹp và mạch chốt để đèn LED cảnh báo sẽ sáng cho đến khi bảng điều khiển được đặt lại, do đó chúng chỉ nên được sử dụng để bảo vệ tài sản.

Các tính năng tiêu chuẩn đầu báo nhiệt gia tăng DSC-EA

☑ Có thiết kế mỏng, gọn, ngoại hình đẹp đi kèm với mức độ tin cậy cao.
☑ Cơ chế hoạt động của đầu báo DSC-EA cho phép đầu báo thích hợp gắn trong các khu vực mà khi có cháy, nhiệt độ sẽ gia tăng đột ngột.
☑ Cơ chế hoạt động của DSC-EA cho phép đầu báo là một phương án tiết kiệm chi phí tối ưu. Đầu báo nhiệt không tiêu thụ dòng ở trạng thái chờ.
☑ Phù hợp với các loại đế NS của Hochiki.
☑ Điện áp hoạt động 15-30VDC.
☑ Cảm biến sự gia tăng nhiệt độ dạng buồng khí giãn nở.

Đặc điểm nổi bật khi sử dụng

☑ DSC-EA là đầu báo nhiệt gia tăng, bị kích hoạt và phát tín hiệu báo động khi cảm ứng hiện tượng bầu không khí chung quanh đầu báo gia tăng nhiệt độ đột ngột khoảng 8ºC/ phút.

☑ Thiết kế siêu mỏng kết hợp với một tiêu chuẩn cao về độ tin cậy.

☑ Đặc điểm hoạt động cho 1 giải pháp hiệu quả chi phí cho việc sử dụng các thiết bị dò nhiệt

☑ Đóng chốt LED cơ sở có sẵn.

☑ Sử dụng phù hợp cho những khu vực có nhiệt độ trung bình ổn định.

☑ Khi cháy lượng nhiệt toả ra môi trường với tốc độ cao.

☑ Không nên lắp đặt ở những nơi thường xuyên có nhiệt độ cao, những vị trí có luồng không khí nóng đi qua.

☑ Thiết bị tương thích: HCV, HCA, HCP, RPP, RPS, DCP-CZM, DCP-FRCME-M

DSC-EA là đầu báo nhiệt nhiệt thường Hochiki không bị giới hạn về số đầu báo trên một khu vực (Zone) hoặc trên module địa chỉ dùng cho đầu báo thường (module DCP-CZM). Tính năng này khiến DSC-EA là sự lựa chọn tối ưu để tiết kiệm chi phí. Nếu bạn đang cần lắp đặt thì có thể cân nhắc thiết bị này cho hệ thống của mình. Bạn có thể hoàn toàn tin tưởng vào chất lượng sản phẩm DSC-EA do An Bình cung cấp. Liên hệ ngay để được báo giá tốt nhất.
