Hệ thống báo cháy Zone hoạt động như thế nào? Ưu và nhược điểm?

Đặc điểm chính của hệ thống báo cháy zone

- Tủ báo cháy zone (quy ước) có độ lớn từ 1 zone đến 60 zone.

- Các Zone bao gồm các thiết bị như: đầu báo khói, đầu báo nhiệt, nút nhấn và công tắc, cảm biến,… trong một tầng hoặc một khu vực nào đó trong công trình.

- Một số tủ báo cháy không cho phép mở rộng dung lượng zone và một số tủ báo cháy khác lại cho phép mở rộng dung lượng zone.

- Dùng để báo cháy hay báo sự cố theo từng khu vực trong toàn công trình.

- Mỗi một zone có thể dùng lắp đặt cho 01 phòng hoặc cho nhiều phòng gần nhau trong cùng tầng, một khu vực.

- Mỗi một zone đều phải có đường dây tín hiệu nên số lượng dây nối đến trung tâm báo cháy nhiều.

- Hệ thống báo cháy zone có 2 loại đó là hệ thống báo cháy 12VDC và 24VDC.

- Giá thành rẻ.

Có thể bạn quan tâm:

• Trung tâm báo cháy thường hoạt động như thế nào?

• Quy trình bảo trì hệ thống báo cháy

• Sơ đồ đấu nối và hướng dẫn lập trình trung tâm báo cháy thường Hochiki HCV-2/4/8 (phần 1)

Nhiệm vụ của một số thiết bị thuộc hệ thống báo cháy zone

☑ Trung tâm điều khiển hệ thống

Trung tâm báo cháy là nơi hiển thị những thông tin liên quan đến trạng thái hoạt động của hệ thống. Khi có báo động hoặc có lỗi kỹ thuật, nó báo cho biết nơi nào đã xảy ra sự cố có cháy nổ, nhờ đó con người có thể nhanh chóng chọn biện pháp đối phó thích hợp.

☑ Bộ hiển thị phụ

Bộ hiển thị phụ như là một thiết bị báo cháy thường để thông báo tại hơn một vị trí cần báo, bổ sung cho trung tâm điều khiển. Trong một hệ thống có thể kết nối nhiều bộ hiển thị phụ.

☑ Đầu báo khói, Đầu báo nhiệt

Đầu báo khói thường được đặt trên trần nhà, là những nơi sẽ phát hiện ra khói đầu tiên khi có hỏa hoạn xảy ra. Khi khói phát ra từ các đám cháy, bay lên và đi vào cảm ứng của đầu báo khói, sẽ kích hoạt tín hiệu báo động và truyền tín hiệu về trung tâm điều khiển. Khói phát ra từ nguồn cháy, bay lên cao, xâm nhập vào bầu cảm ứng của đầu báo khói, và kích hoạt tín hiệu báo động, truyền về tủ báo cháy,….

Đầu báo nhiệt là thiết bị báo cháy được thiết kế để phản ứng khi dòng nhiệt đối lưu của hoả hoạn làm tăng nhiệt độ của bộ phận cảm ứng nhiệt.

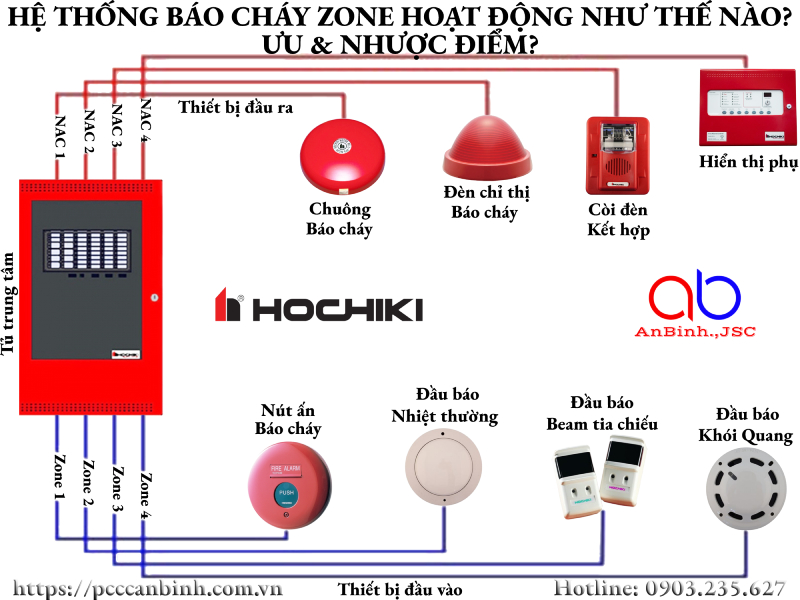

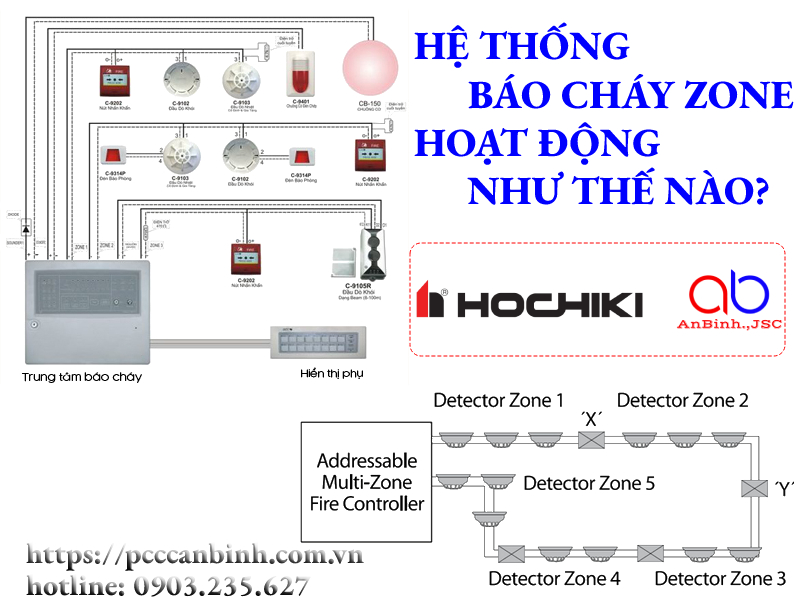

Sơ đồ hoạt động hệ thống báo cháy zone

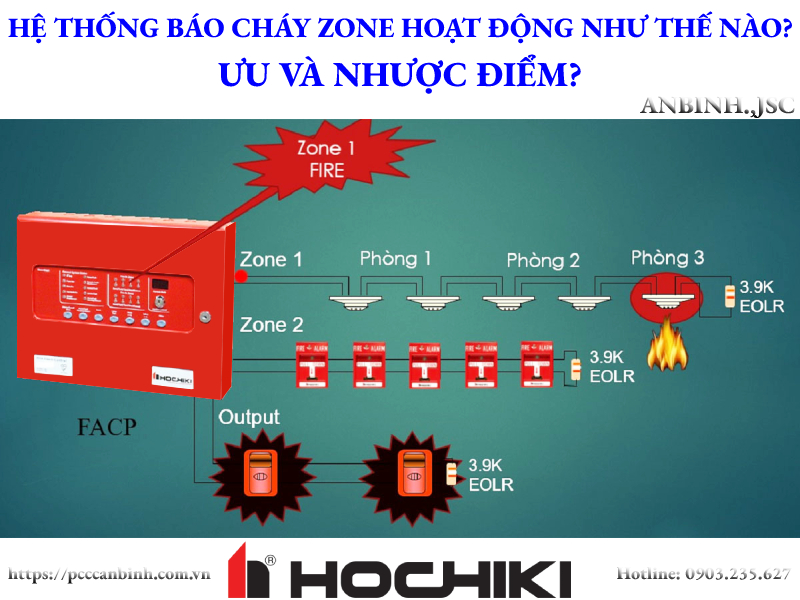

- Zone là nhiều thiết bị nằm trên một đường dây tín hiệu, khi xảy ra hỏa hoạn hệ thống đó sẽ cho chúng ta biết được khu vực nào xảy ra cháy chứ không biết được xảy ra ở vị trí cụ thể nào.

- Có thể lắp đặt đầu báo khói, đầu báo nhiệt, nút nhấn,… và các thiết bị báo cháy khác trong cùng 1 zone.

- Các thiết bị đầu ra như chuông báo cháy, còi báo cháy, đèn báo cháy, chuông báo động,… sẽ hoạt động khi đám cháy xảy ra.

Lưu ý khi lắp đặt các thiết bị hệ thống báo cháy zone

Trong hệ thống báo cháy có một dòng điện đi qua thiết bị trên đường mạch tín hiệu đến cuối đường dây và trở về trung tâm báo cháy. Nếu đường dây đó bị đứt sẽ làm suy giảm dòng điện và trung tâm sẽ phát tín hiệu báo về sự cố của mạch đó.

Vì thế, để chức năng giám sát của trung tâm điều khiển hệ thống báo cháy thông thường có hiệu quả thì không nối rẽ nhánh các thiết bị báo cháy trên đường truyền tín hiệu. Trung tâm điều khiển hệ thống báo cháy có một hoặc nhiều mạch đầu ra. Các thiết bị đầu ra bằng âm thanh hay ánh sáng cần được lắp song song trên mạch đầu ra, và có thể được lập trình để báo động theo một hoặc nhiều mạch tín hiệu để báo động.

Ưu nhược điểm của báo cháy theo zone

Không thể biết chính xác thiết bị nào đã kích hoạt báo cháy hoặc bị sự cố trong Zone Với tính năng đơn giản, giá thành rẻ, hệ thống báo cháy quy ước chỉ thích hợp lắp đặt tại các dự án có diện tích vừa hoặc nhỏ, số lượng các phòng không nhiều, nhà xưởng nhỏ…

Nhiều thiết bị được lắp trên cùng một khu vực (zone) nên khi xảy ra sự cố trung tâm chỉ có thể nhận biết khái quát và hiển thị khu vực (zone) có sự cố, chứ không cho biết chính xác vị trí từng đầu báo, từng địa điểm có sự cố.

Điều này làm hạn chế khả năng xử lý, giám sát của hệ thống. Hệ thống báo cháy loại này có 2 loại sử dụng điện áp khác nhau là 12VDC hoặc 24VDC. Về mặt lý thuyết cả hai loại này đều có tính năng kỹ thuật và công dụng như nhau. Nhưng, so với hệ thống báo cháy 24V thì hệ thống báo cháy 12V không mang tính chuyên nghiệp, loại 12V phải dùng đầu báo 4 dây kết hợp với trung tâm của hệ thống báo trộm với bàn phím lập trình.

Trong khi hệ thống 24V là một hệ thống báo cháy chuyên dụng, khả năng truyền tín hiệu đi xa hơn, thường sử dụng đầu báo 2 dây và không bắt buộc phải có bàn phím lập trình. Tuy nhiên, trung tâm báo cháy hệ 12V có giá thành thấp hơn so với trung tâm báo cháy hệ 24V.

Hệ thống báo cháy zone với nhiều tính năng đơn giản và giá thành lắp đặt rẻ nên chỉ thích hợp để lắp đặt tại các công trình có diện tích không gian vừa và nhỏ. Để đảm bảo hệ thống báo cháy hoạt động tốt nhất khi đưa vào vận hành thì sau khi lắp đặt, hệ thống báo cháy phải đạt được những tiêu chuẩn và yêu cầu về kỹ thuật theo quy chuẩn đã đề ra.

Hy vọng với những chia sẻ của An Bình trong bài viết đã giúp bạn hiểu hơn về hệ thống báo cháy Zone. Quý khách hàng còn có thêm thắc mắc xung quanh vấn đề này, vui lòng liên hệ trực tiếp với An Bình để được hỗ trợ tốt nhất nhé.
