Hệ thống chữa cháy drencher là gì? Cấu tạo và nguyên lý hoạt động

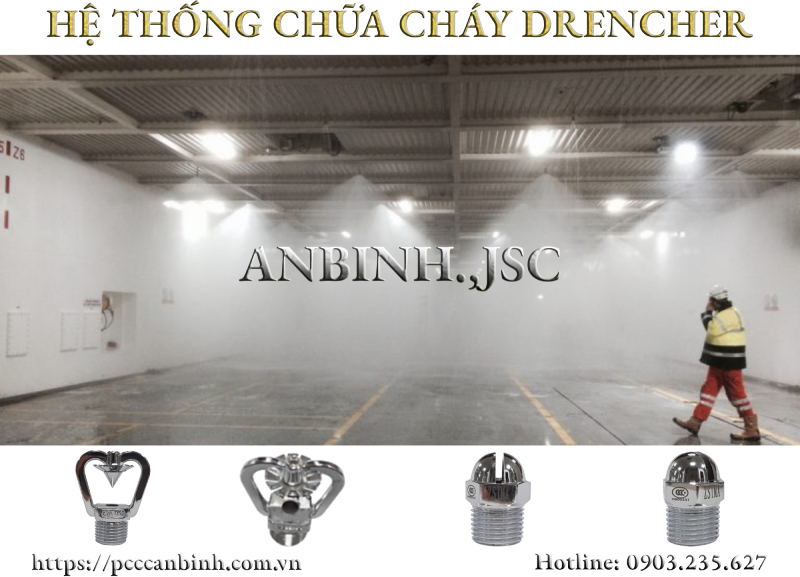

Hệ thống chữa cháy Drencher là gì?

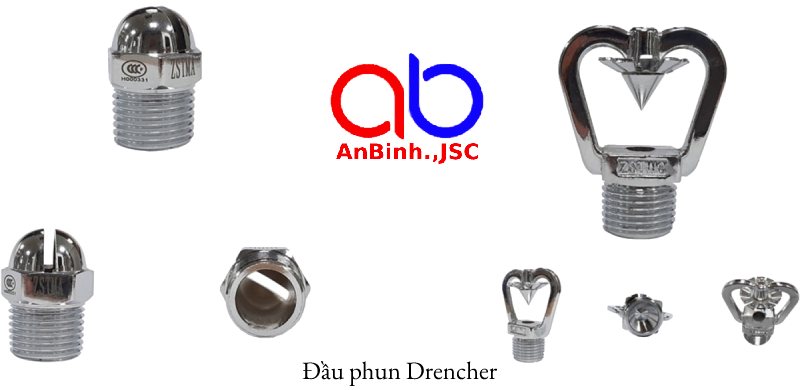

Đầu phun Drencher là loại đầu phun hở có tác dụng tạo ra màn ngăn bằng cách phun nước ngăn đám cháy không cho đi vào vùng chưa bị cháy (chống cháy lan). Thiết bị này thường được lắp đặt trong hệ thống ống dẫn hay một hệ thống Drencher nhằm phun nước lên một bề mặt được bảo vệ chống lại sự tiếp xúc với lửa (TCVN 9310-4:2012).

Hệ thống chữa cháy Drencher hay hệ thống chữa cháy hồng thủy là một hệ thống chữa cháy được thiết kế sử dụng màng ngăn, trái tim, dạng tia để chữa cháy tại chỗ. Việc này giúp hạn chế sự lây lan của ngọn lửa sang các khu vực xung quanh đồng thời hỗ trợ dập tắt đám cháy.

Đầu phun Drencher và hệ thống chữa cháy màng ngăn Drencher thường được ứng dụng tại các khu vực như chung cư, nhà xưởng, nơi đông dân cư sinh sống, được chia thành nhiều khu vực khác nhau nhằm hạn chế những thiệt hại không mong muốn về người và của.

>>> Xem thêm: Tại sao bạn nên chọn mua đầu phun Sprinkler HJX?

Cấu tạo của hệ thống drencher

Bên cạnh khái niệm thì cấu tạo cũng được xem là một trong những mối quan tâm hàng đầu của người tiêu dùng. Hệ thống chữa cháy drencher bao gồm các bộ phận chính sau.

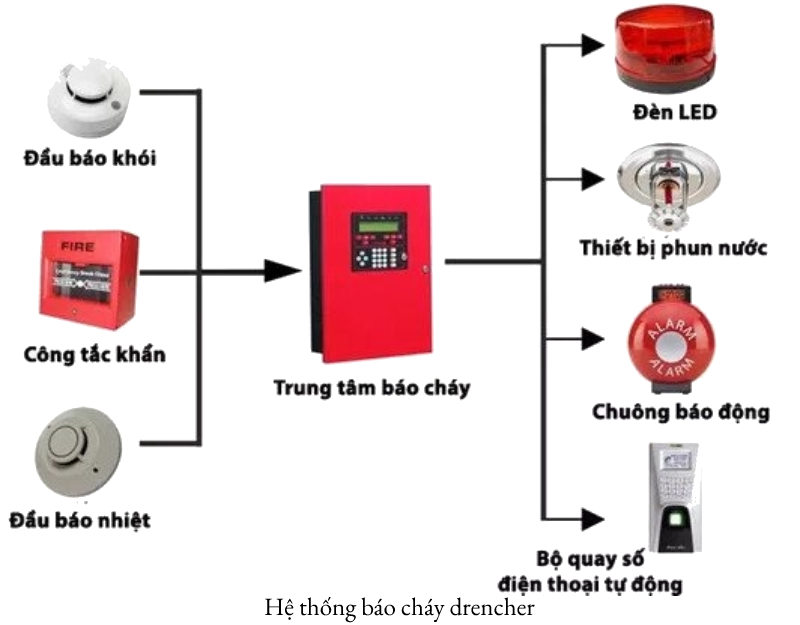

• Hệ thống báo cháy

>>> Xem thêm: hệ thống báo cháy Hochiki

Hệ thống báo cháy drencher có chức năng giống với các hệ thống báo cháy thông thường. Tuy nhiên, có điểm khác hơn ở đây đó là màng ngăn nằm ở trung tâm báo cháy.

Ngoài ra, bộ phận điều khiển màng ngăn cũng được lắp đặt ở tủ trung tâm điều khiển báo cháy để dễ dàng kích hoạt các van xả khi có cháy xảy ra. Hệ thống này sử dụng zone kép để các van xả tràn trên van được kích hoạt.

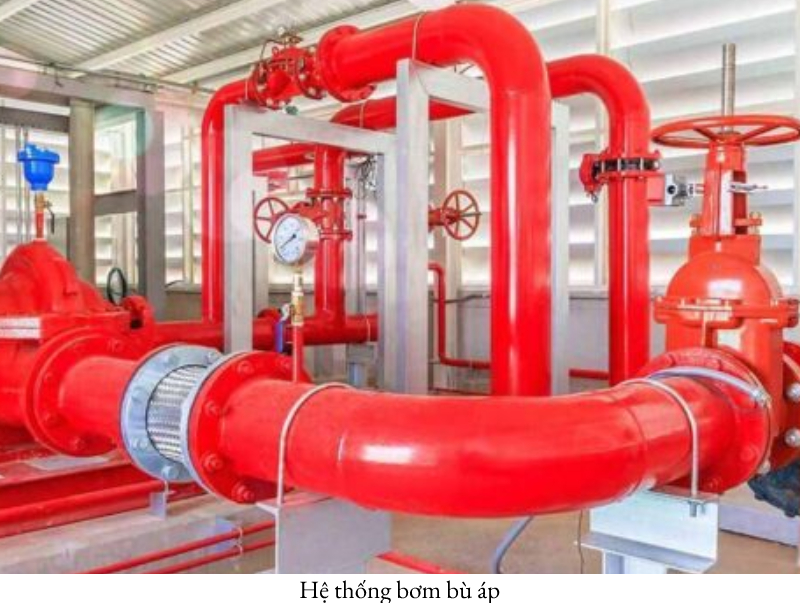

• Hệ thống bơm duy trì áp lực

Đối với hệ thống bơm có các bộ phận sau:

+ Một máy bơm chính là diesel

+ Bơm bù

+ Hệ thống valve để đảm bảo áp lực nguồn nước, van giảm áp.

Trong đó, có thể đặt trước hoặc thay đổi áp lực này.

• Hệ thống phun đầu hở

Thiết kế hệ thống phun đầu hở theo đúng hệ thống và đầu phun màng ngăn cháy drencher đã được sắp xếp trước đó.

• Hệ thống van xả tràn deluge valve

✓ Nhiệm vụ chính của hệ thống van xả tràn là xả khi áp lực thay đổi và duy trì áp lực. Khi được mở ra, nước sẽ chảy vào tất cả các hệ thống đường ống để cung cấp nước khi chữa cháy.

✓ Nhờ vào các cấu tạo đặc biệt nên hệ thống chữa cháy drencher được lắp đặt tại các các nơi như tầng hầm để xe hay nhưng khó, xưởng sản xuất rộng và nhiều khu vực.

Nguyên lý hoạt động của hệ thống drencher

✓ Hệ thống chữa cháy drencher sử dụng các đầu phun drencher mở sẵn để gắn vào hệ thống dẫn nước. Bình thường các van này sẽ khóa lại, ngăn nước đi lên nhờ vào việc đẩy các màng ngăn bằng cao su lên trên.

✓ Khi xảy ra cháy, hệ thống báo cháy được tự động kích hoạt đồng thời các van drencher cũng được mở ra. Từ đó, nước sẽ thoát ra và đẩy đến hệ thống đường ống dẫn phục vụ cho việc dập tắt đám cháy.

>>> Xem thêm: Đầu phun Sprinkler - Cấu tạo - Nguyên Lý hoạt động?

Lợi ích khi sử dụng hệ thống chữa cháy Drencher

✓ Lắp đặt hệ thống màng ngăn cháy Drencher chính là giải pháp hoàn hảo giúp bạn ngăn ngừa đám cháy lan sang những khu vực khác. Những nơi đông cư dân sinh sống, nơi có nhiều thiết bị đồ đạc bạn nên sử dụng hệ thống màng ngăn cháy drencher để có được hiệu quả tốt nhất.

✓ Hệ thống màng ngăn cháy drencher mang đến nhiều lợi ích đến cho người dùng, đây là thiết bị phòng cháy chữa cháy được lắp đặt cho mọi công trình như nhà ở, chung cư, nhà kho, nhà xưởng, kho bãi… để đảm bảo sự an toàn tuyệt đối.

✓ Tùy vào hệ thống chữa cháy màng ngăn drencher để lựa chọn đầu phun có thông số kỹ thuật phù hợp, lắp đặt hệ thống cho mỗi công trình một cách chính xác nhất. Cho dù lắp đặt theo phương pháp nào cũng cần phải đảm bảo tiêu chuẩn theo quy định lưu lượng và áp lực của hệ thống.

✓ Lưu lượng của hệ thống được tính theo mét ống hoạt động, tùy vào kích thước của ống để chọn vòi phun sao cho đoạn ống đó có được lưu lượng nước phù hợp.

>>> Xem thêm: Bí quyết lắp đặt và bảo trì đầu phun sprinkler đúng tiêu chuẩn

Quy Định Về Đầu Phun Drencher Trong Hệ Thống Chữa Cháy

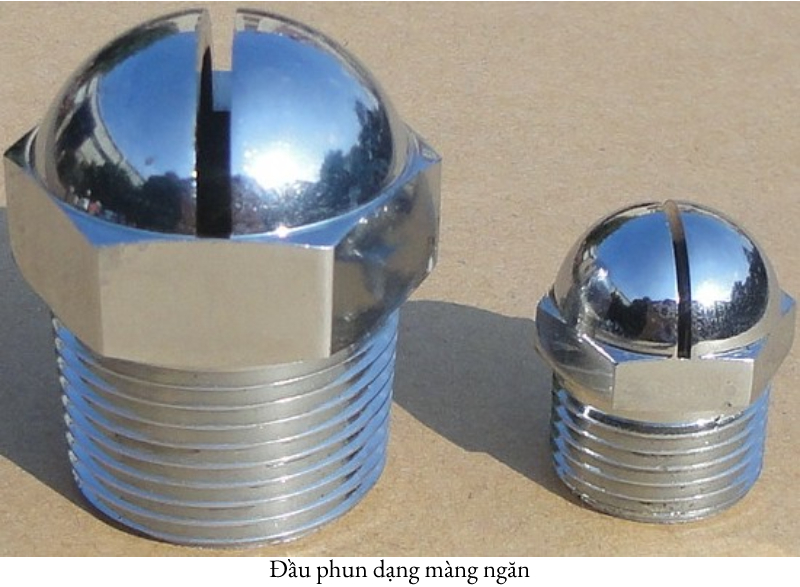

✓ Đầu phun màng ngăn cháy được nhiều người lựa chọn lắp đặt, tuy nhiên mọi người cần chú ý đến thông số kỹ thuật của đầu phun để có được sự lựa chọn thích hợp nhất, tùy vào từng công trình để đưa ra cách lắp đặt phù hợp nhất.

✓ Cho dù lắp đặt theo phương pháp nào cũng cần phải chú đảm bảo yêu cầu kỹ thuật theo quy định lưu lượng và áp lực của hệ thống. Chọn vòi phun và đường ống phải phù hợp, có sự ăn khớp nhau.

✓ Tiêu chuẩn lắp đặt đầu phun Drencher trong hệ thống chữa cháy màng ngăn được quy định tại TCVN 7336:2003– Tiêu chuẩn Việt Nam về phòng cháy chữa cháy- hệ thống Sprinkler tự động- yêu cầu thiết kế và lắp đặt.

(1) Khi trang bị đầu phun drencher cho các phòng (trừ các phòng có tên trong nhóm III đặc biệt thuộc cơ sở nguy cơ cháy trung bình, cơ sở có nguy cơ cháy cao), diện tích phòng để tính lưu lượng nước, dung dịch tạo bọt và số lượng các cụm chữa cháy hoạt động đồng thời được xác định tùy theo các thông số công nghệ. Khi không có các thông số công nghệ thì tổng diện tích phòng để tính lưu lượng nước phải lấy theo cột 5 của bảng 3, TCVN 7336:2003.

(2) Trong các phòng sẽ lắp đặt hệ thống drencher cho các sàn công tác và các hộp thông gió có tiết diện tròn hoặc vuông với đường kính hoặc kích thước cạnh lớn hơn 0,75m thì cần phải bố trí bổ sung các đầu phun hở bên dưới các sàn và hộp thông gió này.

(3) Khoảng cách giữa các đầu phun màng ngăn cháy của màn nước được xác định trên cơ sở cường độ phun 1l/s cho 1m chiều dài màn nước.

(4) Các đầu phun drencher và khóa dễ nóng chảy phải được lắp đặt cách trần một khoảng không dưới 0,4m.

(5) Khi chọn đường ống lắp đặt đầu phun drencher, thì tính toán thủy lực phải dựa trên giả thuyết là nước cấp cho các thiết bị này chỉ được lấy từ nguồn nước chính.

>>> Xem thêm: Đầu phun dạng màng ngăn ZSTMA

Hy vọng bài viết trên sẽ giúp bạn hiểu rõ về hệ thống chữa cháy drencher là gì? Và biết được cấu tạo, nguyên lý hoạt động của hệ thống drencher. Lắp đặt hệ thống màng ngăn cháy drencher là giải pháp tối ưu nhất cho bạn, giúp dập tắt đám cháy hiệu quả nhất mà không bị lây lan sang các khu vực lân cận.
