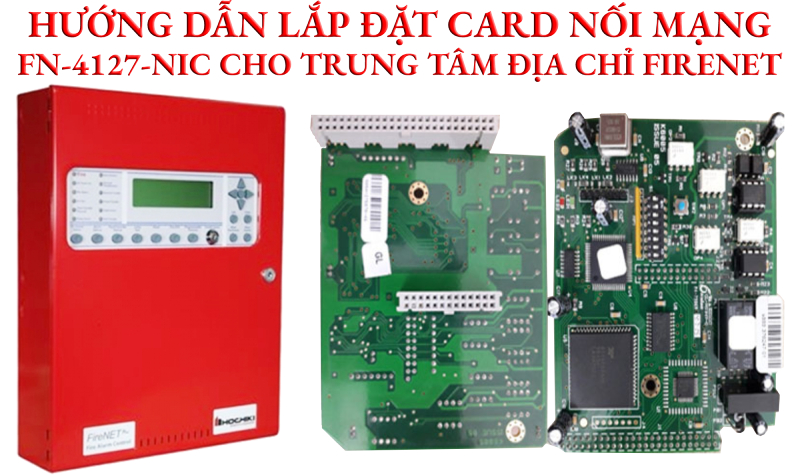

Hướng dẫn lắp đặt card nối mạng FN-4127-NIC cho trung tâm địa chỉ Firenet

Yêu cầu khi kết nối mạng cho trung tâm địa chỉ FireNet bằng FN-4127-NIC

☑ Để kết nối được các tủ trung tâm báo cháy FireNet thành 1 hệ thống, thì các tủ trong hệ thống đều phải có card Network (FN-4127-NIC) hoặc các tủ FN1127N, FN2127N, FN4127N là các tủ đã gắn sẵn card Network.

☑ Cho phép mở rộng lên đến 64 tủ cho một hệ thống FireNET.

☑ Cho phép cài đặt các thông tin được truyền giữa các tủ trung tâm với nhau.

☑ Có thể truyền - nhận dữ liệu khoảng cách tối đa 4000feet (1,2km).

☑ Sử dụng cáp chuẩn Belden thường ứng dụng cho các ứng dụng truyền thông dạng RS-485.

☑ Kết nối mạch vòng 2 dây đơn giản.

☑ Các lựa chọn cài đặt linh hoạt.

☑ Lập trình Cause & Effect có hiệu lực với tất cả các tủ trung tâm được nối mạng với nhau.

☑ Được tích hợp các mạch bảo vệ trong trường hợp ngắn mạch, hở mạch.

☑ Giao thức truyền thông được thiết kế chống nhiễu và sai lệch dữ liệu.

☑ Mỗi một card phải cài đặt một địa chỉ độc nhất bằng các dipswitch.

Cách lắp đặt kết nối mạng các tủ trung tâm địa chỉ Firenet

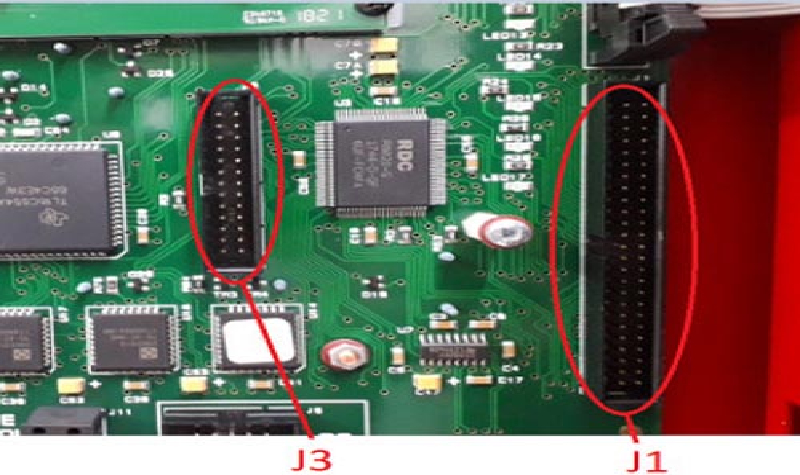

Để cài đặt card mạng, trước tiên phải tắt nguồn AC, Ắcquy và tháo vỏ kim loại trên bảng mặt trước PCB (bảng mạch in). Card mạng có thể được cắm vào hai đầu nối (J1 và J3) ở phía dưới bên phải của bảng điều khiển chính PCB, được bảo đảm ở vị trí bằng các vít M3.

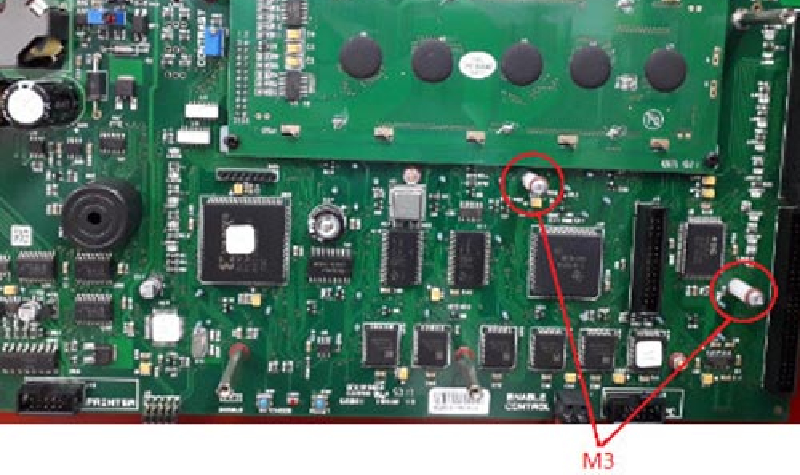

Card được cố định bằng các vít M3. Cài đặt lại nắp kim loại sau khi đã cài đặt card mạng.

Các bước thực hiện kết nối mạng cho các tủ trung tâm sử dụng FN-4127-NIC

Lưu ý trước khi cài đặt card mạng phải dùng phần mềm lập trình Mloop tải xuống toàn bộ file lập trình của tủ báo cháy, trước khi lắp đặt thêm card FN-4127-NIC.

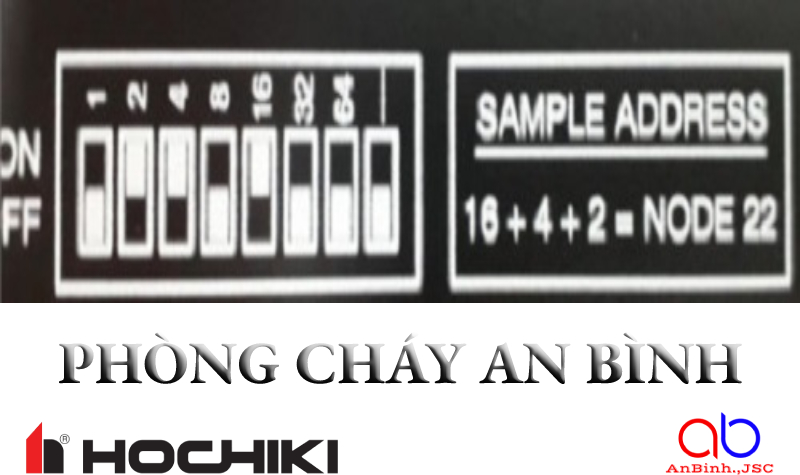

Mỗi 1 hệ thống chỉ có một địa chỉ mạng duy nhất. Gạt công tắc trên card mạng thành số nhị phân cần thiết như hình bên dưới để cài địa chỉ . Mỗi tủ có một địa chỉ khác nhau để hoạt động chính xác, do đó phải cẩn thận để cài đặt và ghi lại địa chỉ card mạng cho mỗi tủ. Khi đặt địa chỉ cho card phải ngắt nguồn AC và nguồn Ắc quy.

Trên nắp kim loại đã có hướng dẫn cài đặt địa chỉ trên mặt.

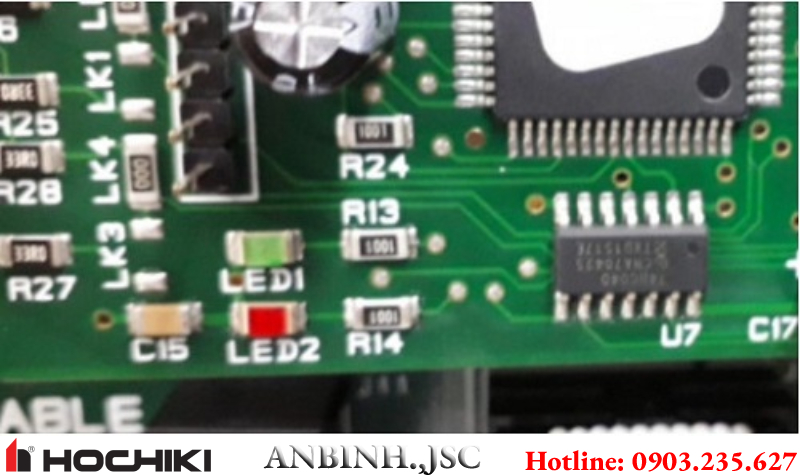

Trên card mạng có 2 đèn led màu xanh và màu đỏ hiển thị trạng thái tín hiệu đến và đi. Trong trường hợp bình thường, cả hai đèn LED sẽ sáng, cho biết card đang hoạt động bình thường tín hiệu đến và đi vẫn tốt. Nếu một hoặc cả hai đèn LED không sáng thì kết nối với các tủ không hoạt động đúng.

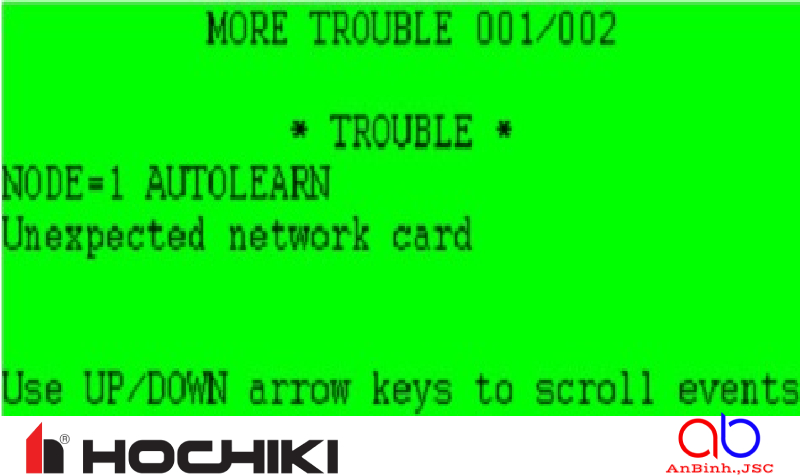

Khi bật tủ màn hiển thị sẽ báo chưa khai báo card ta tiến hành AutoLearn lại tủ để tủ nhận card:

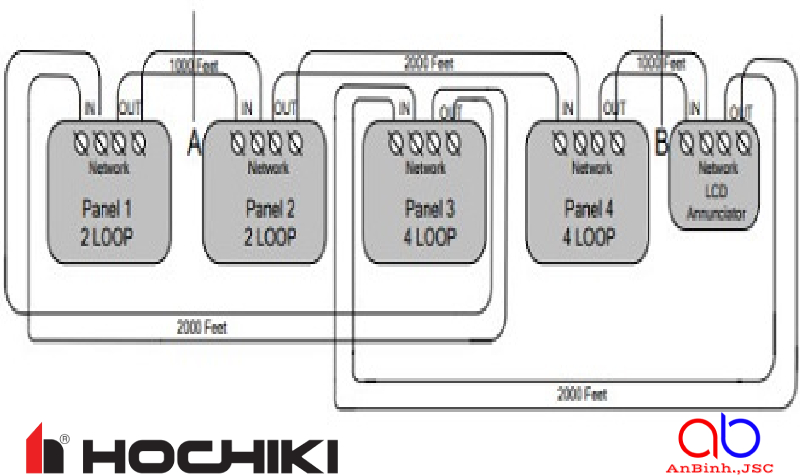

Sơ đồ kết nối thiết bị

Để kết nối giữa các tủ trung tâm báo cháy lại với nhau sơ đồ đi dây theo Class A.

Trên đây là các bước hướng dẫn kết nối mạng cho trung tâm địa chỉ Firenet. Mọi thắc mắc liên quan vui lòng liên hệ với chúng tôi để được hỗ trợ.
