Hướng dẫn lắp đặt module cách ly Hochiki DCP-SCI

Ứng dụng của module cách ly DCP-SCI

- Module cách ly ngắn mạch DCP-SCI có thể lắp tại bất kỳ vị trí nào trên mạch tín hiệu SLC.

- Module DCP-SCI có tác dụng cách cách ly phần mạch tín hiệu SLC phía sau nó khi đoạn mạch này có hiện tượng bị ngắn mạch.

- Khi mạch tín hiệu SLC hoạt động bình thường, đèn LED trên module SCI không sáng. Khi đường dây bị ngắn mạch hoặc trên mạch có thiết bị địa chỉ bị đấu ngược (S với SC) đèn LED của SCI sáng vàng liên tục.

- SCI là module không mang địa chỉ nên có thể lắp không hạn chế số lượng trên một mạch tín hiệu SLC.

Thông số kỹ thuật module DCP-SCI

• Dòng S-SC tối đa: 41 VDC.
• Dòng S-SC ở trạng thái bình thường: 33VDC.
• Dòng tiêu thụ trung bình: 270uA.
• Dòng tiêu thụ trong trường hợp ngắn mạch.
• Kích thước: 4.2” x 4.7” x 1.4”.
• Trọng lượng: 1.4oz.
• Đèn báo trạng thái: Không có tín hiệu trong trạng thái bình thường, sáng vàng khi kích hoạt.
• Nhiệt độ hoạt động: 0ºC (32ºF)~ 49ºC (120ºF).
• Độ ẩm cho phép: 90% không ngưng tụ.

Tổng quan khi sử dụng module địa chỉ Hochiki DCP-SCI

Module cách ly DCP-SCI Hochiki được lắp trên đường loop nhằm cách ly đường loop bị chạm, chập. Nếu dòng điện bình thường rơ-le sẽ đóng, nếu phát hiện ngắn mạch rơ-le sẽ hở.

Khi phát hiện ngắn mạch led vàng sẽ sáng.

Cấu hình dây: DCP-SCI cách ly ngắn mạch nên được đặt giữa bất kỳ các thiết bị trên loop. Trong trường hợp có một đoạn ngắn trên loop, chất cách điện liền kề (chất cách điện ở bên trái và bên phải của phần ngắn mạch) sẽ kích hoạt và các chỉ số led tương ứng sẽ được bật. Tất cả các thiết bị giữa các hoạt động cách lý ngắn mạch sẽ mất thông tin liên lạc. Điều này sẽ ngăn chặn sự thất bại toàn bộ vòng lặp. Sau khi loại bỏ các điều kiện ngắn mạch, DCP-SCI sẽ tự động khôi phục lại oàn bộ vòng lặp trở lại trạng thái hoạt động bình thường.

Module cách ly ngắn mạch đường tín hiệu DCP-SCI được lắp đặt với các dòng tủ trung tâm báo cháy địa chỉ FireNET Hochiki: FNP-1127, FN-2127, FN-4127, FN-8127

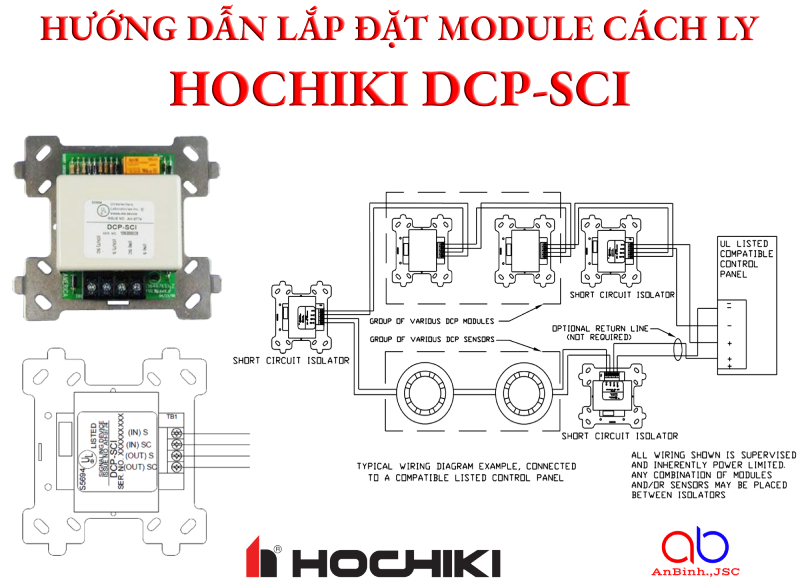

Cách lắp đặt và sơ đồ module cách lý sự cố DCP-SCI Hochiki

Chân (OUT) SC và chân (OUT) S : Kết nối với 2 chân tín hiệu với thiết bị cần được bảo vệ.

Chân (IN) S và chân (IN) SC: kết nối với thiết bị tiếp theo cần bảo vệ.

Trong đó chân SC là chân tín hiệu âm(-), chân S là chân tín hiệu dương (+).

Ưu điểm của mô đun cách ly là khi thiết bị này bị ngắn mạch hay gặp sự cố thì mô đun cách ly sẽ bảo vệ các thiết bị khác không bị hư hỏng.

Hi vọng qua bài viết này bạn đã nắm được phần nào về thiết bị module địa chỉ Hochiki DCP-SCI về tổng quan cũng như các lắp đặt. Nếu có khúc mắc cần giải đáp vui lòng liên hệ lại với An Bình để được hỗ trợ nhé.
