Hướng dẫn sử dụng tủ trung tâm báo cháy Horing thông dụng

1. Hướng dẫn sử dụng tủ trung tâm báo cháy Horing AHC-871.

a. Trạng thái hoạt động bình thường.

- Đèn “AC Power” sáng màu xanh: Hệ thống hoạt động với nguồn 220 VAC.

- Đồng hồ Volt kế chỉ thị 24V (cho phép trong khoảng 24-28V)

b. Trạng thái các đèn hiển thị.

- Đèn “ZONE”.

+ Sáng màu xanh: chỉ thị báo động khu vực đang có tín hiệu báo cháy.

+ Nhấp nháy: chỉ thị sự cố báo lỗi đứt dây tín hiệu hoặc hở mạch Zone. Cần kiểm tra và xử lý gấp để hệ thống hoạt động lại bình thường.

- Đèn “Attention SW” sáng nhấp nháy màu vàng. Khi có một “Công tắc” nào đó trên trung tâm chưa bật lên trên. Đèn sẽ tắt khi tất cả các “Công tắc” được bật hướng lên trên (vị trí bình thường).

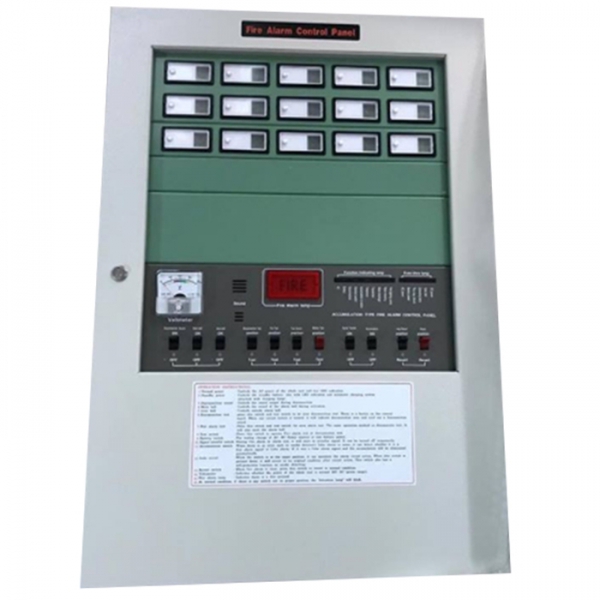

Trung tâm báo cháy Horing AHC-871 nhập khẩu.

c. Trạng thái báo lỗi kết nối.

Khi đứt dây tín hiệu hoặc hở mạch Zone, đèn “Disconnection” và đèn “Zone” màu xanh sang nhấp nhánh đông thời còi Buzzer phat âm Beep Beep. Để tắt tiếng Còi Buzzer này nhấn Công tắc “Disconnection Sound” xuống dưới.

d. Trạng thái báo cháy.

- Khi có một tín hiệu báo cháy xảy ra, các thông báo sau xuất hiện: Chuông báo động ở khu vực sẽ vang lên. Còi Buzzer tại trung tâm kêu beep beep liên tục. Trên trung tâm đèn FIRE sáng đỏ và đèn ZONE sẽ sáng xanh hiển thị khu vực xảy ra sự cố báo cháy.

- Tắt tiếng Chuông báo động ở khu vực, nhấn Công tắc: “Area Bell” xuống dưới.

- Tắt tiếng còi Buzzer tại trung tâm, nhấn Công tắc: “Main Bell” xuống dưới.

- Sau khi kiểm tra và xử lý công tác phòng cháy tại khu vực, để hệ thống hoạt động trở lại trạng thai bình thường, nhấn công tắc: “Revert” xuống dưới và bật tất các công tắc khác về vị trí bình thường.

e. Kiểm tra và test hệ thống - Sử dụng trong công việc bảo trì hệ thống.

- Kiểm tra bình điện Battery: nhấn Công tắc “Battrey Test”.

- Đồng hồ Volt kế chỉ thị điện áp.

- Test chức năng báo động tại trung tâm: trước hết nhấn các công tắc “Auto Revert”, “Accummulation” xuống dưới sau đó nhấn tiếp các công tắc “Test Swich”, “Fire Test” xuống dưới và nhấn nút “ZoneTest” tại vị trí đèn chỉ định Zone. Nó sẽ tự động Reset sau khi test một Zone. Khi mọi việc test đã xong, bật các công tắc về vị trí hướng lên trên (vị trí bình t hường).

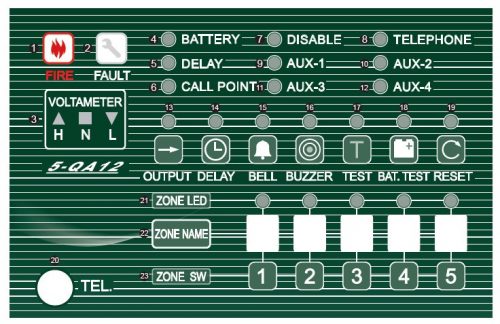

2. Hướng dẫn sử dụng tủ trung tâm báo cháy Horing 5-QA12.

- Led số 1 sáng khi có tín hiệu báo cháy.

- Led số 2 sáng khi có bất kỳ lỗi nào trên tủ .

- Led số 3 hiển thị trạng thái điện áp tủ đang hoạt động: H điện áp cao, N điện áp bình thường, L điện áp thấp.

- Led số 4 sáng khi tủ hoạt động chỉ có nguồn cung cấp là ắc quy.

- Để tắt tiếng kêu trên tủ bấm nút Buzzer(16) để là câm tiếng kêu trên tủ đèn led số 16 sẽ sáng.

- Để tắt tiếng chuông bên ngoài bấm nút Bell(15) đèn led số 15 sẽ sáng.

- Để Reset lại tủ nhấn phím Reset(19) trên tủ.

- Để tắt chức năng trễ bấm phím Delay đèn led số 14 sẽ sáng.

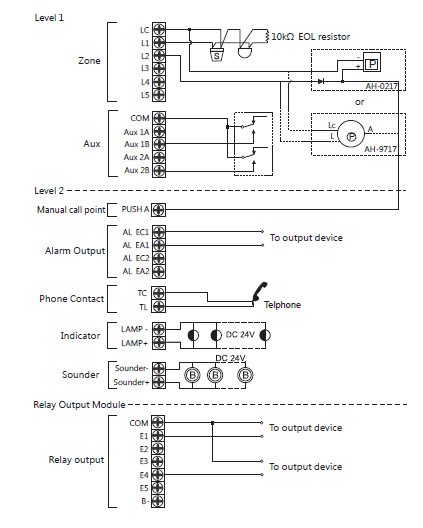

Sơ đồ hướng dẫn kết nối thiết bị với tủ báo cháy.

- Chân Lc, L1,2,3,4,5: là 2 chân tín hiệu trong đó chân:

Lc: là chân chung (COM).

L1,L2,L3,L4,L5: là chân tín hiệu (+).

- Chân LAMP-,LAMP+ là ngõ dùng cho đèn báo cháy.

Ngõ Sounder+, Sounder- dùng cho chuông còi báo cháy.

- Chân COM, E1,2,3,4 là ngõ ra của relay.

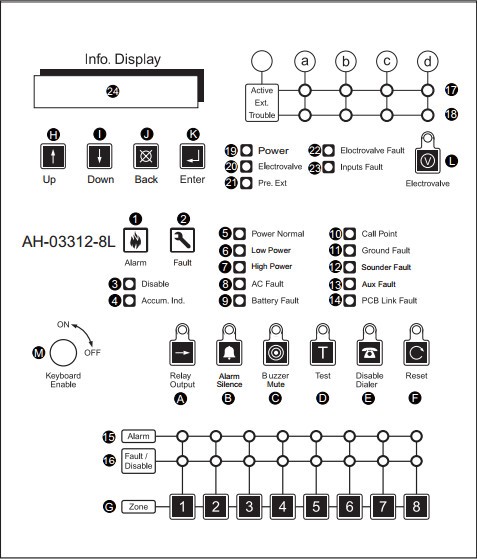

3. Hướng dẫn sử dụng tủ trung tâm báo cháy Horing AH-03312-8L.

1. Fire Alarm Indicator: sáng màu đỏ khi có cháy.
2. Fault Indicator: sáng màu vàng khi hệ thống báo cháy có lỗi.
3. Zone Disable Indicator: sáng màu vàng khi zone bị vô hiệu hóa.
4. Accumulation Indicator: khi hệ thống báo cháy được mở nó sẽ quét các bo mạch số lần nhấp nháy ánh sáng màu vàng cho biết số lượng các board được quét tiếng chuông sẽ vang lên hai lần để chỉ ra quá trình quét hoàn tất.
5. Power Normal Indicator: sáng màu xanh hệ thống hoạt động bình thường.
6. Low Power Indicator: sáng màu vàng cho biết AC hoặc DC cung cấp điện năng thấp hơn so với điện áp yêu cầu 15%.
7. High Power Indicator: sáng màu vàng cho biết AC hoặc DC cung cấp điện năng cao hơn so với điện áp yêu cầu 15%.
8. AC Fault Indicator: sáng màu vàng khi mạch nguồn AC bị lỗi.
9. Battery Fault Indicator: ắc quy bị lỗi.
10. Manual Call Point Indicator: hiển thị màu đỏ khi nút nhấn được kích hoạt.
11. Ground Fault Indicator: sáng màu vàng khi hệ thống bị chạm với đất.
12. Sounder Fault Indicator: ngõ ra chuông bị lỗi.
13. Aux Fault Indicator: ngõ ra nguồn 24VDC bị lỗi.
14. PCB Link Fault Indicator: sáng màu vàng khi bo mạch bị mất kết nối.
15. Zone Alarm Indicator: sáng màu đỏ khi khu vực đó nhận được tín hiệu báo cháy.
16. Zone Fault/ Disable Indicator: sáng màu vàng khi zone đó bị ngắn mạch hoặc mất kết nối.
17. Zone Active Indicator: sáng màu đỏ khi hệ thống có báo động.
18. Zone Trouble Indicator: sáng màu vàng khi zone bị ngắn mạch hoặc bị mất kết nối.
19. Power Indicator: sáng màu xanh nguồn hoạt động bình thường.

(A) Relay Output Switch: vô hiệu hóa ngõ ra rờle.

(B) Alarm Silence Switch: vô hiệu hóa ngõ ra báo động.

(C) Buzzer Mute Switch: làm câm tiếng còi trên tủ.

(D) Test Switch: khi nhấn nút này các đèn trên tủ sẽ sáng và còi sẽ kêu.

(E) Disable Dialer Switch: vô hiệu hóa chức năng quay số tự động.

(F) Reset Switch: reset lại trung tâm.

(G) Zone Disable Switch: vô hiệu hóa một zone.

(H) Up Switch: Nhấn công tắc này cho thấy các mục trước đó trên trang. Nó cũng có thể được sử dụng để thay đổi thời gian và mật khẩu bằng cách tăng giá trị dần dần.

(I) Down Switch: Nhấn công tắc này cho thấy các mục tiếp theo trên trang. Nó cũng có thể được sử dụng để thay đổi thời gian và mật khẩu bằng cách làm giảm giá trị dần dần.

(J) Back Switch: Nhấn công tắc này cho thấy các trang trước của màn hình. Khi thay đổi thời gian và mật khẩu, nhấn công tắc này sẽ chuyển điều khiển đến vị trí thập phân trước.

(K) Enter Switch: Nhấn công tắc này cho thấy các trang tiếp theo của màn hình. Khi thay đổi thời gian và mật khẩu, nhấn công tắc này sẽ chuyển điều khiển đến vị trí thập phân tiếp theo.

(M) Keyboard Enable Switch: Khi công tắc được bật lên, bàn phím được kích hoạt.

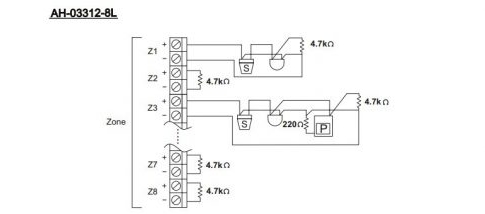

Sơ đồ đấu nối thiết bị

Tham khảo thêm: Báo cháy Hochiki, Báo cháy Chungmei, Báo cháy GST, Tổng quan báo cháy Horing.​​
