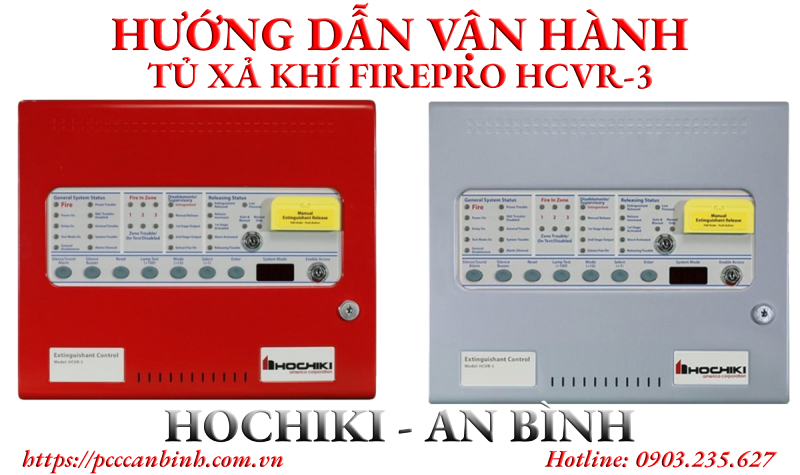

Hướng dẫn vận hành tủ xả khí FirePro HCVR-3

Những đặc điểm nổi trội của tủ xả khí FirePro HCVR-3

Tủ xả khí FirePro HCVR-3 có 3 zone cho đầu báo thường, có thể cài đặt xả khí từ bất kỳ 1 zone nào hoặc sự kết hợp của 2 hoặc 3 zone bất kỳ. Với cấu hình rất đơn giản, thân thiện với người sử dụng, đồng thời đạt các chứng nhận tiêu chuẩn UL và FM, tủ xả khí FirePro HCVR-3 chắc chắn là một giải pháp hữu hiệu cho nhu cầu bảng của bạn.

• Lập trình đầy đủ các tính năng với thiết kế menu đơn giản.
• Cấu trúc bo mạch đơn giản.
• Dễ dàng lắp đặt, thân thiện với người dùng.
• Tương thích với một dải rộng các loại đầu báo.
• Có thể lập trình trễ cho ngõ NAC trong giai đoạn đầu.
• Có thể lập trình trễ cho các zone đầu báo.
• Tích hợp nút xả khí bằng tay trên mạch tủ cũng như mạch xả khí bằng tay từ xa.
• Tích hợp mạch hủy xả khí bằng tay.
• Tương thích với hệ thống chữa cháy FirePro® Xtinguish.
• Tương thích với nhiều loại van xả khí khác nhau.
• Có thể lập trình trễ cho ngõ xả khí lên đến 60 giây.
• Có thể lập trình thời gian xả khí lên đến 5 phút.
• Hiển thị thời gian đếm lùi chuẩn bị xả khí trên mặt điều khiển LED thích hợp.
• Hỗ trợ gắn thêm đến 7 HCVR-SDU hoặc HCVR-AB.
• Có rờ-le thích hợp các ngõ ra Fire, Trouble, Stage 1, Stage 2, Extract và Local Fire.
• Đầu vào 230V hoặc 115V, 60Hz/50Hz.

>>> Có thể bạn quan tâm:

✓ Vận hành trung tâm báo cháy xả khí HCA series

✓ Cấu tạo và nguyên lý hoạt động của hệ thống điều khiển xả khí

✓ Tổng quan về báo cháy Hochiki

Chế độ hoạt động của tủ xả khí FirePro HCVR-3

Hệ thống điều khiển xả khí FirePro HCVR-3 có hai chế độ hoạt động: Manual Only và Auto & Manual.

Manual Only: Tủ chỉ kích hoạt chữa cháy bằng cách kéo nút nhấn chữa cháy bằng tay.

Auto & Manual: Khi 1 trong 2 zone (zone 1, 2) báo cháy, tủ xả khí FirePro HCVR-3 chưa kích hoạt chữa cháy. Chỉ khi nào cả 2 zone cùng báo cháy, tủ mới kích hoạt chữa cháy sau khi hết thời gian trễ. Trong khoảng thời gian trễ này có thể tạm dùng xả khí bằng cách ấn và giữ nút nhấn tạm dừng xả khí. Trong chế độ này, có thể kích hoạt chữa cháy bằng nút kéo xả khí bằng tay.

Thao tác khi có cháy:

• Khi tủ nhận được tín hiệu báo cháy đầu tiên, đèn Fire sáng và đèn zone tương ứng có cháy nhấp nháy. Đèn “1st Stage Activated” sáng, các chuông và đèn sẽ kích hoạt.
• Khi tủ nhận được tín hiệu báo cháy thứ 2, đèn Fire sáng và đèn zone tương ứng có cháy nhấp nháy. Đèn báo chờ kích hoạt chữa cháy “Release Imminent” sáng, màn hình hiển thị đếm ngược thời gian kích hoạt. Hết thời gian đếm thì trung tâm kích hoạt chữa cháy, đèn báo đã kích hoạt chữa cháy “Extinguishant Release” sáng.
• Nút “ABORT” : TẠM DỪNG KÍCH HOẠT CHỮA CHÁY – THAO TÁC NHẤN VÀ GIỮ . Khi đó đèn “Abort Activated “ sáng. Chỉ có tác dụng 1 lần trong khoảng thời gian trể chờ kích hoạt chữa cháy.
• Nút “Manual Extinguishant Release” trên tủ: Nút kích hoạt chữa cháy bằng tay. Khi kích hoạt thì đèn “Release Imminent” sáng, màn hình hiển thị đếm ngược thời gian kích hoạt chữa cháy. Hết thời giam đếm thì đèn báo đã kích hoạt chữa cháy “Extinguishant Release” sáng.
• Nút “FIRE SUPPRESSION RELEASE”: Nút kích hoạt chữa cháy bằng tay lắp bên ngoài. Nút này có tác dụng giống nút “Manual Extinguishant Release” trên tủ.

Thao tác sau khi chữa cháy

Sau khi chắc chắn công tác chữa cháy đã hoàn tất, tiến hành khôi phục (RESET) trung tâm báo cháy trở về điều kiện hoạt động bình thường.

Nếu báo cháy bằng nhấn Hộp báo cháy bằng tay, thì phải Reset Hộp báo cháy trước khi Reset trung tâm báo cháy. Nếu Reset trung tâm báo cháy trước khi Reset Hộp báo cháy, trung tâm báo cháy sẽ tiếp tục báo động trở lại.

Cách RESET hệ thống:

• Dùng chìa khóa Enable Access  để đăng nhập mức 2.
• Ấn nút RESET trên mặt trung tâm.

Sau khi đã RESET xong, phải chắc chắn hệ thống trở về trạng thái hoạt động bình thường:

Đèn báo nguồn  “POWER ON” sáng, các đèn khác tắt.
