Lắp đặt và căn chỉnh đầu báo Beam SPC-24 như thế nào?

Giới thiệu chung về đầu báo Beam SPC-24

Đầu báo Beam SPC-24 tương thích với các tủ trung tâm báo cháy thường Hochiki tiêu chuẩn UL. Ví dụ: tủ HCV-2/4/8, tủ 8 kênh mở rộng lên 24 kênh HCP-1008, tủ 8 kênh mở rộng lên 64 kênh HCP-1000 EDS…

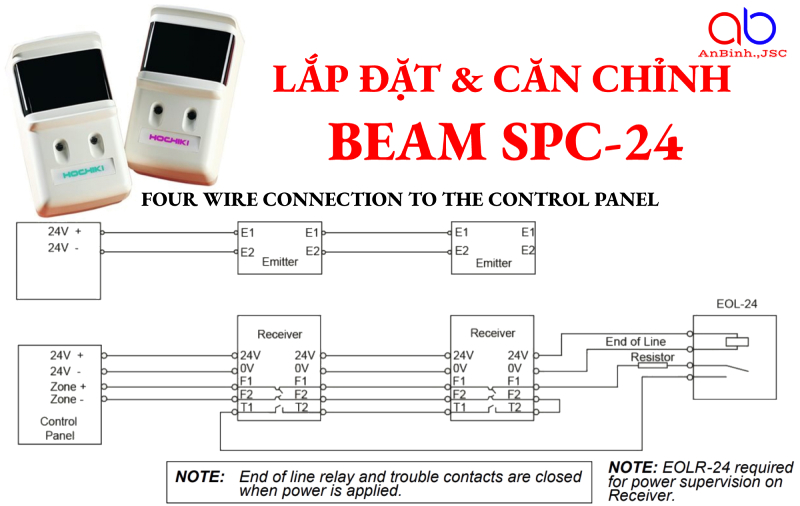

Hình 1: Đầu báo Beam và sơ đồ đấu dây lắp đặt

Hướng dẫn lắp đặt đầu báo Beam SPC-24

Lắp đầu thu và đầu phát cố định thẳng nhau (không lệch nhau quá 30cm).

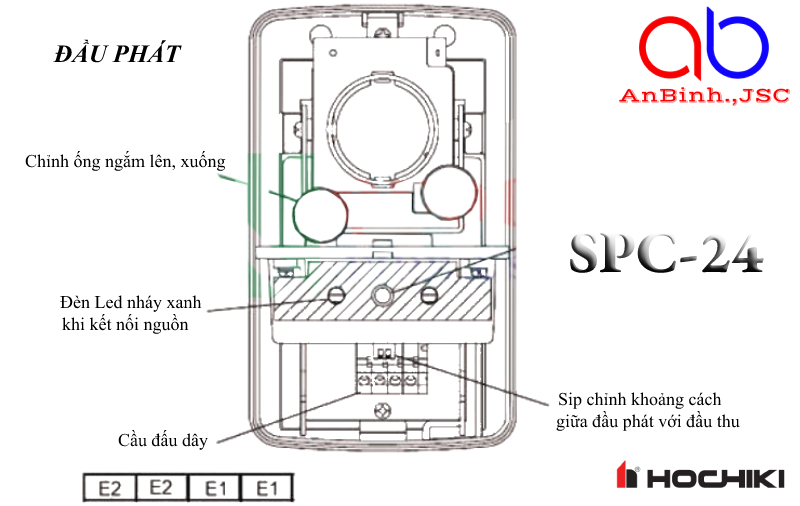

Đầu phát Emitter đấu 1 đôi dây nguồn 24VDC vào E1(+) và E2(-).

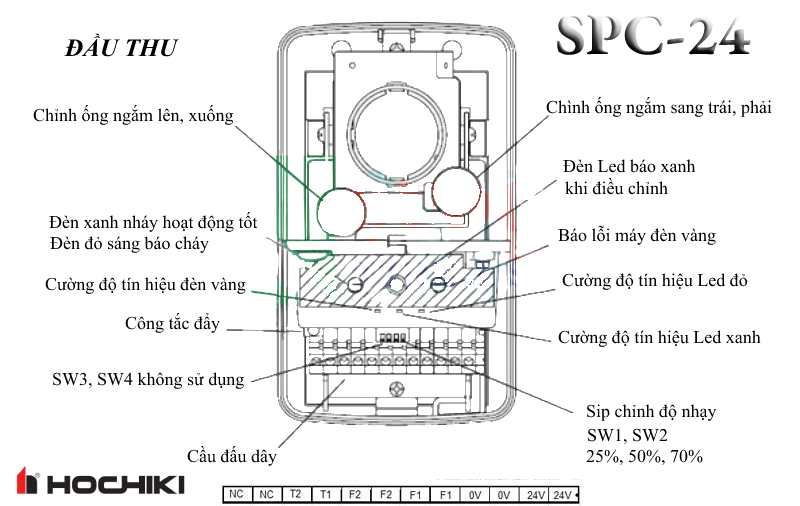

Đầu thu Receiver đấu 2 đôi dây 1 đôi nguồn 24VDC vào 24V(+) và 0V(-) và một đôi dây tín hiệu vào F1 và F2.

Hình 2: Hướng dẫn chỉnh đầu báo Beam SPC-24

Gạt sip chỉnh khoảng cách (từ 5-32m và 20-100m) trên đầu phát

Đầu phát luôn luôn nháy đèn xanh thông báo trạng thái hoạt động của đầu báo.

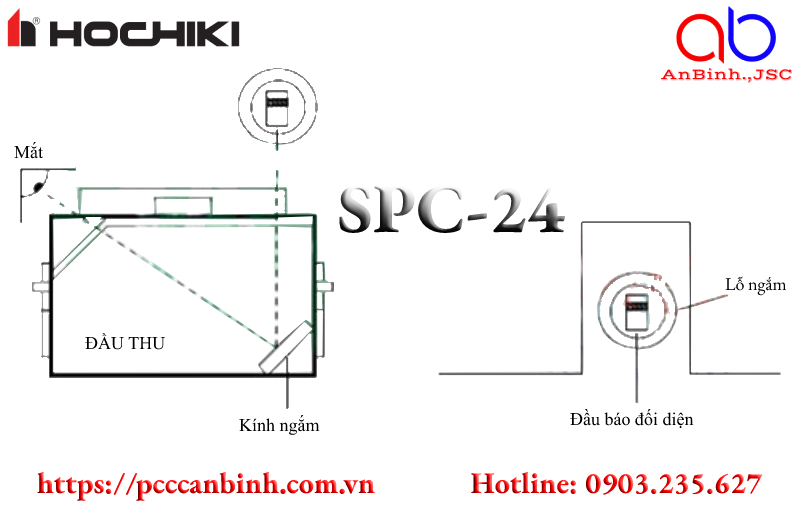

Chỉnh đầu phát: ngắm qua lăng kính (như hình 2) sao cho đầu thu nằm ở tâm hình tròn rồi đóng nắp đầu phát lại.

Hình 3: Hướng dẫn gạt sip chỉnh khoảng cách trên đầu phát

Gạt sip chỉnh độ nhậy của đầu báo 25%, 50%, 70% trên đầu thu

Đầu thu nháy một đèn vàng và một đèn xanh (báo lỗi).

Sau khi chỉnh xong đầu phát, tiếp tục chỉnh đầu thu sao cho đầu phát nằm giữa tâm của hình tròn (như hình 2) rồi đóng nắp đầu thu lại. Lúc này, đèn vàng và đèn xanh trên đầu báo Beam SPC-24 vẫn nháy chờ trong khoảng 30 - 120 giây. Đây là khoảng thời gian cho hai đầu báo nhận nhau. Sau thời này mà đầu thu chỉ nháy một đèn xanh như vậy là việc chỉnh đầu báo đã hoàn thành. Nếu hết 120 giây mà đầu thu vẫn còn nháy cả đèn xanh và đèn vàng thì phải chỉnh lại.

Hình 4: Hướng dẫn gạt sip chỉnh độ nhậy trên đầu thu

Thử đầu báo

Khi đầu báo khói hoạt động tốt, đèn xanh nháy trên cả đầu thu và đầu phát, chúng ta thử đầu báo cháy. Có hai cách thử đầu báo cháy:

Cách 1: Thử bằng lưới thử đầu báo.

Cách 2: Thử bằng khói (không thử bằng khói thuốc vì nồng độ khói ít không đủ kích hoạt đầu báo).

Để thử đầu báo bằng khói, ta cần một cái chậu kim loại lớn. Bên trong chậu, cho nhiều giẻ vụn đốt cháy. Sau đó, dập tắt lửa để khói bốc liên tục bay qua đầu báo ít nhất 30 giây thì đầu báo sẽ kích hoạt báo cháy.

Khi báo cháy, đèn LED trên đầu thu sáng đỏ.
