Lập trình các ngõ ra (relay) có sẵn trên tủ trung tâm báo cháy FireNet 2127/4127

Hệ thống trung tâm báo cháy FireNet 2127/4127 có thể kết nối những thiết bị Hochiki khác nhau như: đầu báo photo, ion và đầu báo nhiệt, là những loại mà được thiết kế tinh vi, ít hao điện và cho phép người lắp đặt chọn lựa chế độ cảm ứng tự động thay đổi giữa ngày và đêm.

Để truy cập vào các access level có trên trung tâm báo cháy này vui lòng đọc bài viết dưới đây:

• Các bước chi tiết truy cập level 1, 2, 3 trên tủ trung tâm báo cháy FireNet

• Hướng dẫn chi tiết sử dụng tủ trung tâm báo cháy Hochiki Firenet

• Hướng dẫn reset phần cứng tủ Hochiki FireNet

Sau khi vào được level trên tủ bạn tiếp tục chọn theo hướng dẫn sau:

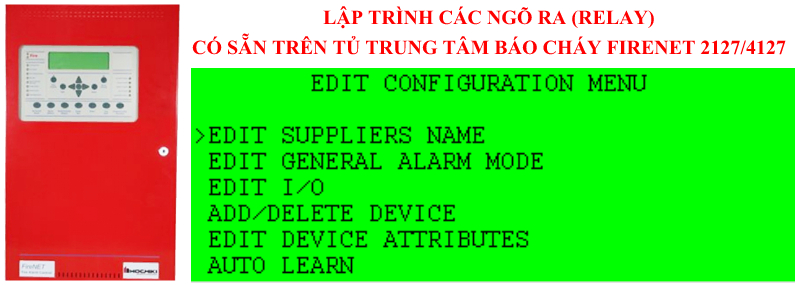

Tiếp theo chọn mục Edit Configuration → Edit I/O.

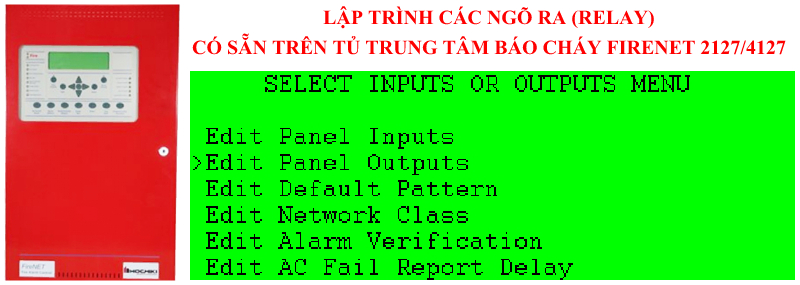

Chọn Edit Panel I/O → Edit Panel Outputs.

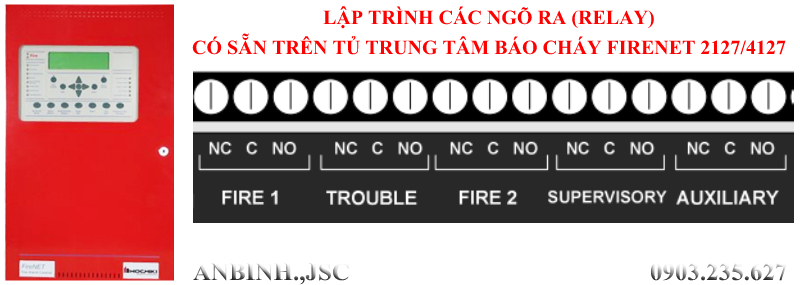

Các ngõ ra relay trên tủ FireNet cho phép lập trình.

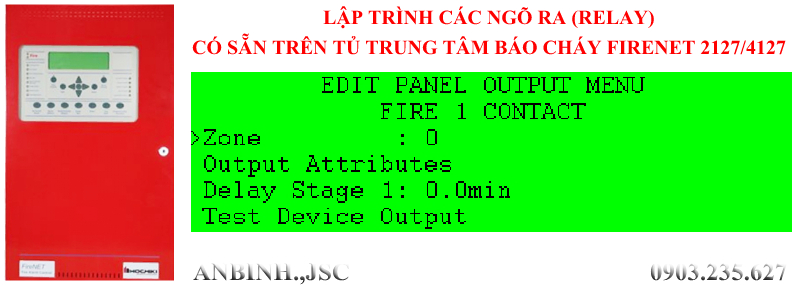

Fire 1 Contact:

Zone: Chọn zone cho realy.

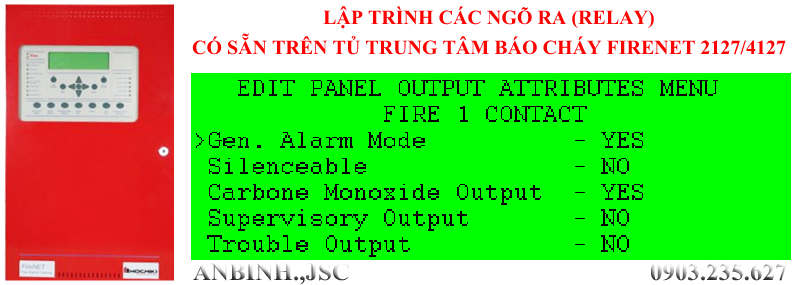

Output Attributes: Chọn thuộc tính cho relay.

• Gen Alarm Mode: Chế độ báo động chung.
• Silenceable: Cho phép im lặng báo động.
• Carbone Monoxide Output:
• Supervisory Outout: Chức năng giám sát.
• Trouble Output: Chức năng báo lỗi.

Delay Stage 1: Đặt thời gian trễ ngõ ra mức 1.

Test Device Output: Kiễm tra thết bị ngõ ra.

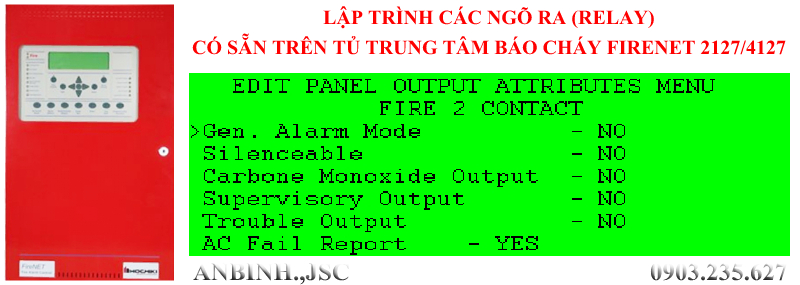

Fire 2 Contact:

Chức năng tương tự relay Fire 1 nhưng có thêm giám sát dòng điện AC.

Trouble Contact: Relay được lập trình báo lỗi. Khi có lỗi hệ thống sẽ đóng/ mở tiếp điểm.

Lập trình giống với relay Fire 1.

Auxiliary: Relay phụ trợ chức năng lập trình tương tự giống với relay Fire Contact 1.

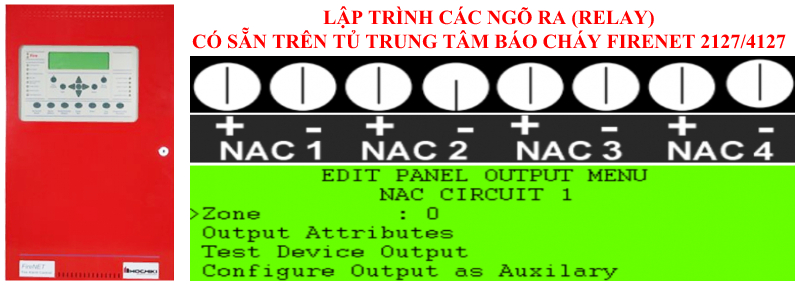

Ngõ báo động NAC.

Zone: Chọn zone cho ngõ NAC.

Output Attributes: Chọn thuộc tính cho ngõ NAC.

• Gen Alarm Mode: Chế độ báo động chung.
• Silenceable: Cho phép im lặng báo động.
• Carbone Monoxide Output: Đầu dò carbone.
• Supervisory Outout: Chức năng giám sát.
• Trouble Output: Chức năng báo lỗi.
• Strobe Output: Gián đoạn.

Test Device Output: Kiểm tra thiết bị ngõ ra.

Configure Output as Auxilary: Định cấu hình đầu ra dưới dạng phụ trợ.

• Continuous constant power: Chế độ cài đặt luôn luôn có điện 24VDC.
• None: Chế độ thường.
• Resetable Constant Power: Nguồn Reset.
• Door Holder Continuous: Khi có sự kiện mất nguồn 24VDC.

Các ngõ ra xuất điện áp.

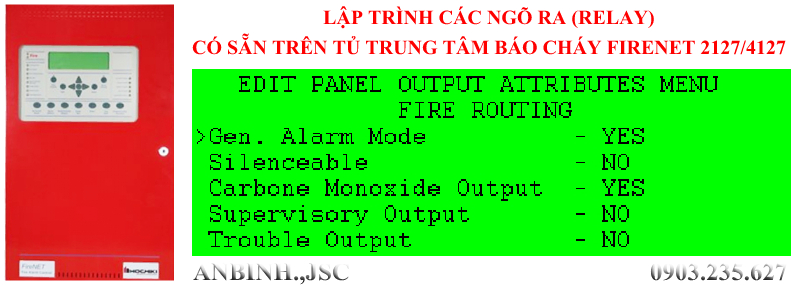

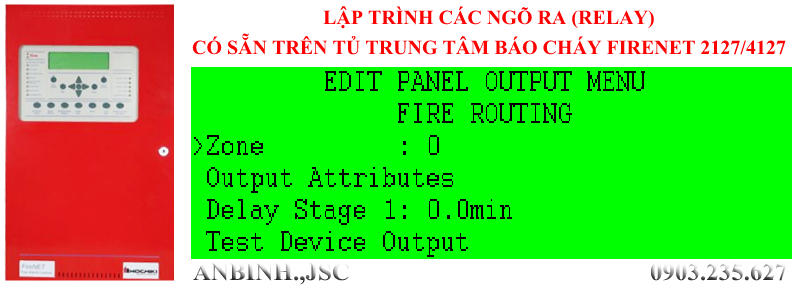

Fire Routing.

Zone: Chọn zone.

Output Attributes: Chọn thuộc tính.

• Gen Alarm Mode: Chế độ báo động chung.
• Silenceable: Cho phép im lặng báo động.
• Carbone Monoxide Output:
• Supervisory Outout: Chức năng giám sát.
• Trouble Output: Chức năng báo lỗi.

Delay Stage 1: Đặt thời gian trễ ngõ ra mức 1.

Test Device Output: Kiểm tra thết bị ngõ ra.

Trouble Routing, Programmable Output: Được lập trình sẳn cho chức năng báo lỗi sẽ xuất điện áp, lập trình giống với ngõ Fire Routing.

Ngoài ra bạn cũng có thể bổ sung những thiết bị khác nữa, như contact monitors, relay controllers, supervised auxiliary output và short circuit isolator modules. Ngoài ra, FireNet™ 4127 hay 2127 cũng cho phép giao tiếp với các hệ thống báo cháy thông thường (conventional) bằng cách dùng module giám sát zone thông thường (conventional  zone monitoring  module).

Phần mềm Loop Explorer cho phép người lắp đặt truy cập dễ dàng  những công cụ dùng để lập trình và điều chỉnh khi lắp đặt. Đặc điểm  Auto Learn  (tự dò đọc) giúp hệ thống nhanh chóng nhận dạng những thiết bị được nối kết. FireNet™ 4127 là một tủ báo cháy chuyên nghiệp, chất lượng cao, khiến nó trở thành một thiết bị được ưa chuộng, cả về hình thức bên ngoài lẫn chất lượng bên trong.

Tủ trung tâm có thể mở rộng thêm bo mạch nối mạng để nối mạng các tủ trung tâm với nhau, đồng thời tủ trung tâm cũng có tích hợp sẵn các ngõ ra để nối với các thiết bị ngoại vi để thêm các tính năng thông minh khác. Trên đây là những hướng dẫn để bạn có thể lập trình các ngõ ra relay có sẵn trên tủ trung tâm báo cháy FireNet 2127/4127, nếu có phần nào cần giải đáp vui lòng liên hệ với chúng tôi để được hỗ trợ giải đáp sớm nhất.
