Sơ đồ đi dây hệ thống báo cháy

Tổng quan về sơ đồ đấu dây báo cháy

Khi chọn được cho mình một hệ thống báo cháy phù hợp thì công đoạn tiếp chính là thi công lắp đặt chúng. Đây là công đoạn vô cùng quan trọng, đòi hỏi độ chính xác, tỉ mỉ cao và phải chuẩn bị đầy đủ các thiết bị cần thiết. Người thi công, lắp đặt phải thật tỉ mỉ.

Đặc biệt là phải bố trí các thiết bị sao cho phù hợp với không gian của mô hình. Để đảm bảo cho công việc lắp đặt được diễn ra suôn sẻ, chúng ta cần lên sơ đồ đấu dây báo cháy cụ thể cho từng công trình khác nhau.

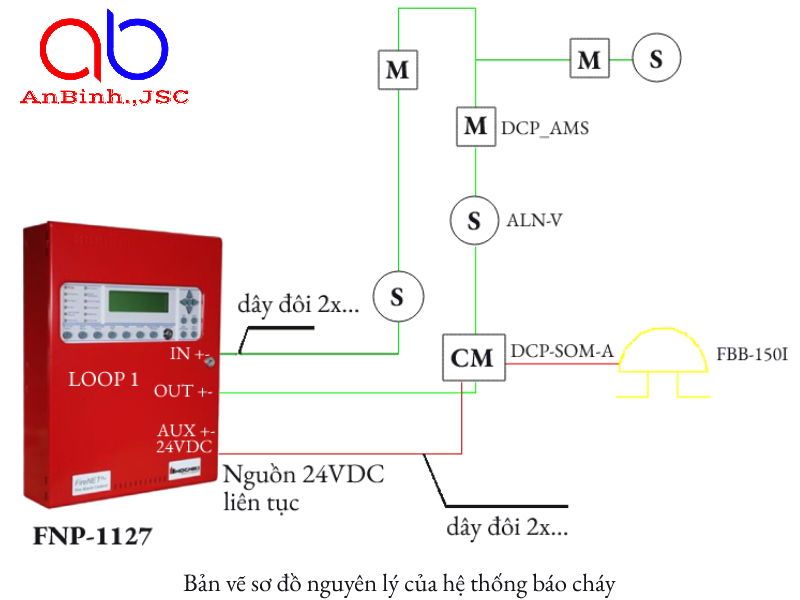

Nguyên lý hoạt động của hệ thống báo cháy:

Bộ phận đầu vào sau khi phát hiện được những nguy cơ có thể dẫn đến cháy nổ sẽ ngay lập tức truyền tin đến tủ trung tâm. Tại đây, trung tâm báo cháy sẽ tự động phân tích và xử lý dữ liệu, sau đó truyền tiếp một thông điệp đến thiết bị đầu ra để phát tín hiệu cành báo. Đây được xem như một quy trình tự động hoàn toàn khép kín.

Bên cạnh đó, hệ thống báo cháy được lập trình với 3 giai đoạn làm việc khác nhau, đó là:

✓ Giai đoạn thường trực.

Ở thời điểm này, quá trình trao đổi thông tin giữa các đầu báo và trung tâm báo cháy sẽ diễn ra lên tục. Tình trạng của các thiết bị sẽ được cập nhật tại trung tâm và đưa ra danh sách cần sữa chữa đối với những thiết bị gặp trục trặc.

✓ Giai đoạn báo cháy.

Trong quá trình tiếp nhận và phản hồi thông tin, nếu trung tâm báo cháy nhận được bất kỳ tín hiệu nguy hiểm nào từ đầu báo thì sẽ mau chóng xử lý và đưa ra tín hiệu phản hồi.

✓ Giai đoạn xảy ra sự cố

Giai đoạn này những cảnh báo sẽ được truyền đến các loa và đèn báo động, đèn exit để con người nhận biết và kịp thời giải quyết.

Lên sơ đồ chi tiết cách đi dây hệ thống  báo cháy

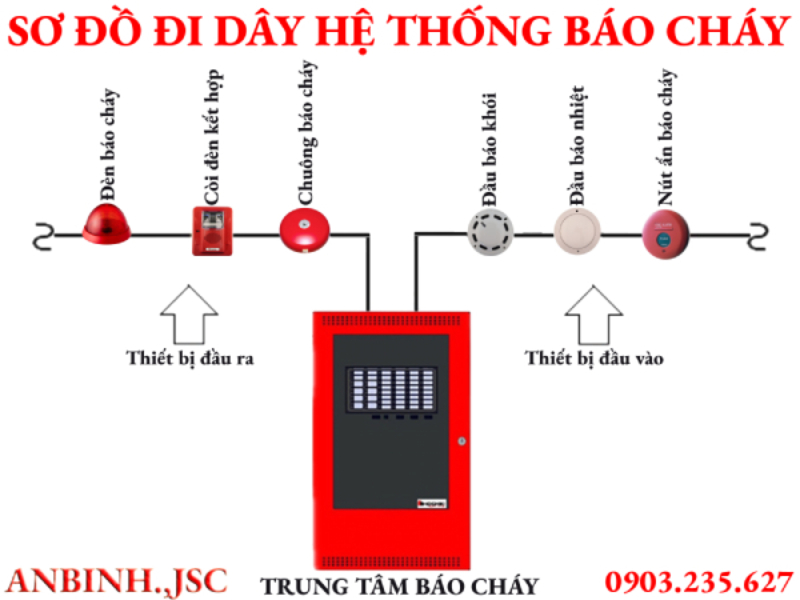

Sơ đồ đi dây hệ thống báo cháy

Có 2 loại sơ đồ đi dây hệ thống báo cháy đó là sơ đồ đi dây cho hệ thống báo cháy thường và sơ đồ đi dây cho hệ thống báo cháy theo địa chỉ.

✓ Sơ đồ đi dây cho hệ thống báo cháy thường

Đi dây từ các thiết bị bên ngoài đến trung tâm báo cháy: Thiết bị báo cháy bao gồm đầu báo khói, đầu báo nhiệt, chuông báo cháy, nút bấm báo động,… Các thiết bị này cần phải được đi dây một cách chặt chẽ, những đầu báo khói phải nối tiếp thống nhất với nhau. Ngoài ra tất cả đều phải được kết nối dây truyền tín hiệu về với tủ trung tâm báo cháy.

Đi dây tủ trung tâm báo cháy: Tùy vào từng loại tủ trung tâm báo cháy khác nhau mà người thi công có phương án đi dây riêng. Có các loại trung tâm như trung tâm báo cháy 2 kênh, 4 kênh và 8 kênh, 10 kênh…

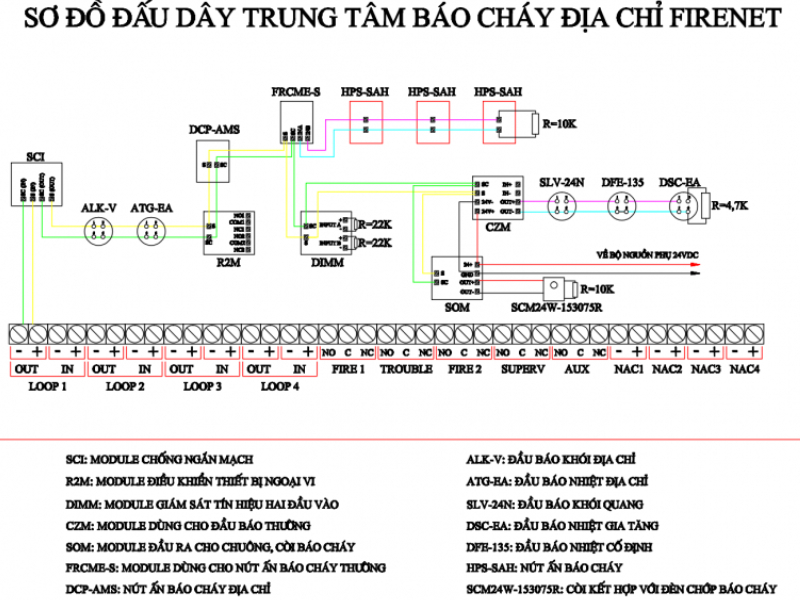

✓ Sơ đồ đi dây cho hệ thống báo cháy địa chỉ

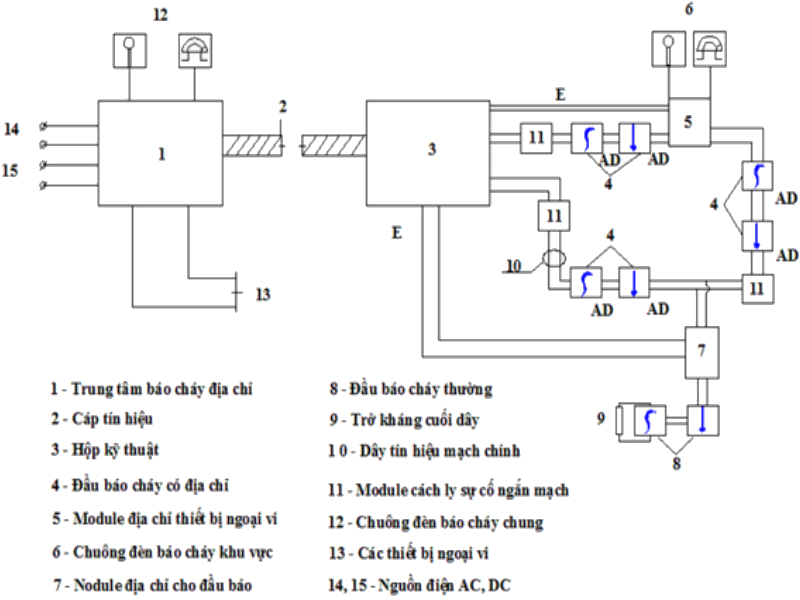

Cách đi dây của hệ thống báo cháy địa chỉ khác và có độ khó cao hơn so với hệ thống báo cháy thông thường. Các đường dây của hệ thống này phải được đi đúng như trên sơ đồ thiết kế nếu không tính năng quét thiết bị thông minh của hệ thống trung tâm sẽ không thế thực hiện được.

Bên cạnh đó, hệ thống này yêu cầu người lên sơ đồ đi dây phải nắm rõ được những vị trí được phép rẽ nhánh từ đường dây chính và những vị trí không được phép rẽ nhánh. Mọi chi tiết đi đây đòi hỏi phải được thực hiện đúng theo quy cách để đảm bảo hệ thống báo cháy hoạt động bình thường.

Tại sao phải lên sơ đồ đấu dây báo cháy

Mỗi loại báo cháy sẽ có nguyên lý và cách lắp đặt khác nhau. Chính vì vậy, việc thiết lập cho hệ thống báo cháy sơ đồ đi dây hợp lý là điều vô cùng quan trọng. Sơ đồ đấu dây báo cháy có vai trò:

✓ Giúp chúng ta bố trí được các thiết bị báo cháy cho phù hợp với mô hình công trình.

✓ Sơ đồ giúp chúng ta có một kế hoạch để sau đó chúng ta chỉ cần triển khai chúng. Điều này đảm bảo cho việc thi công trở nên dễ dàng hơn.

✓ Bạn sẽ có một bản vẽ tổng thể về công trình mình đang định lắp đặt. Từ đó, bên lắp đặt và bên chủ công trình sẽ dễ dàng thực hiện và giám sát hơn.

✓ Tạo được tính thẩm mỹ cao trong quá trình lắp đặt.
