Tổng quan hướng dẫn sử dụng trung tâm báo cháy Hochiki RPP-ABW

Tổng quan về tính năng

1. Cấu hình zone đa mục đích

Cấu hình zone linh hoạt để phù hợp với nhiều kiểu báo (Chỉ có zone 1 là định trước và là báo cháy).

2. Nhẹ và nhỏ gọn

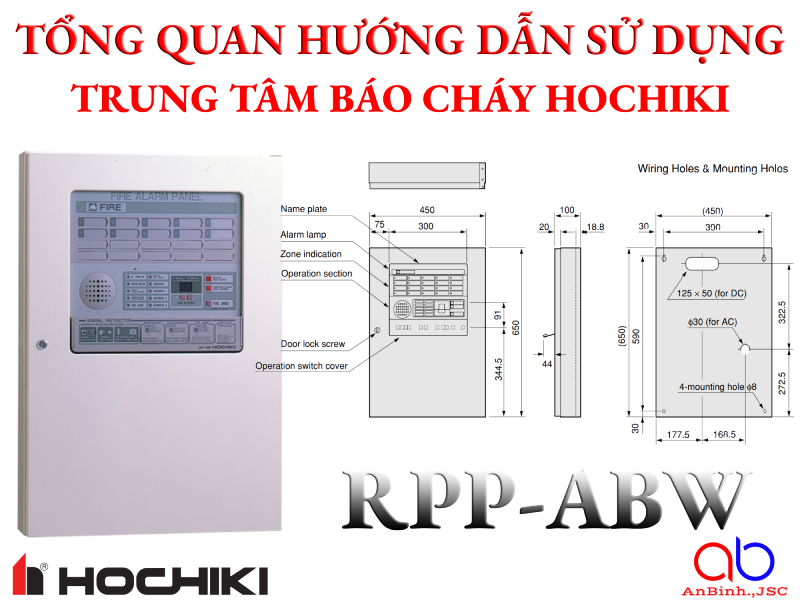

450mm(W) X 650mm(H) X 100mm(D), khoảng chừng 13Kg.

3. Dễ dàng lắp đặt

- Trạm đấu dây theo kiểu gài.

- Không gian bên trong tủ rộng dễ đi dây..

- Cửa mở 180 độ.

4. Chức năng đặc biệt

- Tính năng làm câm chuông báo trong một khoảng thời gian:

Nếu ấn vào nút “silence” làm câm tiếng chuông báo động, khi trung tâm nhận bất kỳ tín hiệu báo cháy nào từ zone ngay lập tức mở lại tiếng chuông. Và khi hệ thống đang trong chế độ làm câm, nếu không có bất kỳ tín hiệu kích hoạt nào từ các zone thì nó cũng sẽ kích hoạt khi hết thời gian đã định trước ”Preset time".

- Preset time này có thể được lập trình để kích hoạt lại tiếng chuông khu vực sau 2,4,6 hoặc 8 phút tính từ lần báo động đầu tiên.

Những điểm cải tiến mới nổi bật

- Tính năng chống sét.

- Dễ dàng thiết lập cho chuông kêu theo khu vực.

- Chức năng thử đầu báo với 2 kiểu reset cho đầu báo khói và đầu báo nhiệt.

- Hiển thị điện áp của nguồn điện dự phòng.

- Âm thanh cảnh báo trong khoảng thời gian trễ.

- Giám sát hở mạch zone.

Thiết bị tương thích: SLV-24N, DSC-EA, DFE-135/190, DCD-135/190, FBB-150I, HEC3-24WR, HPS-SAH, PPE-1/PPE-2, SLV-E.

Hướng dẫn sử dụng trung tâm Hochiki RPP-ABW

- Hệ thống báo cháy (HTBC) gồm nhiều khu vực. Mỗi khu vực tương ứng với một Zone của trung tâm báo cháy Hochiki RPP-ABW. Tên của khu vực được ghi trên mặt tủ báo cháy. Khi có cháy hoặc có sự cố ở khu vực nào, đèn của khu vực đó sẽ sáng.

- Khi hệ thống có cháy Đèn Zone tương ứng với khu vực có cháy và đèn Fire hình đóm lửa: sáng. Còi cảnh báo, loa bên trong tủ báo cháy và chuông khu vực kêu.

Tắt tạm tiếng còi cảnh báo tại tủ

- Nhấn nút “SILENCE MAIN ALARM”, còi báo động tại tủ trung tâm hệ thống báo cháy tắt. Còi báo động sẽ kêu lại nếu TTBC nhận được tín hiệu báo cháy, báo lỗi khác.

- Tắt tiếng chuông/còi báo cháy: Nhấn nút “TEMPORARY SILENCE LOCAL SOUNDER”, tất cả chuông báo cháy bị tắt, chuông sẽ kêu lại khi nhận tín hiệu báo cháy khác.

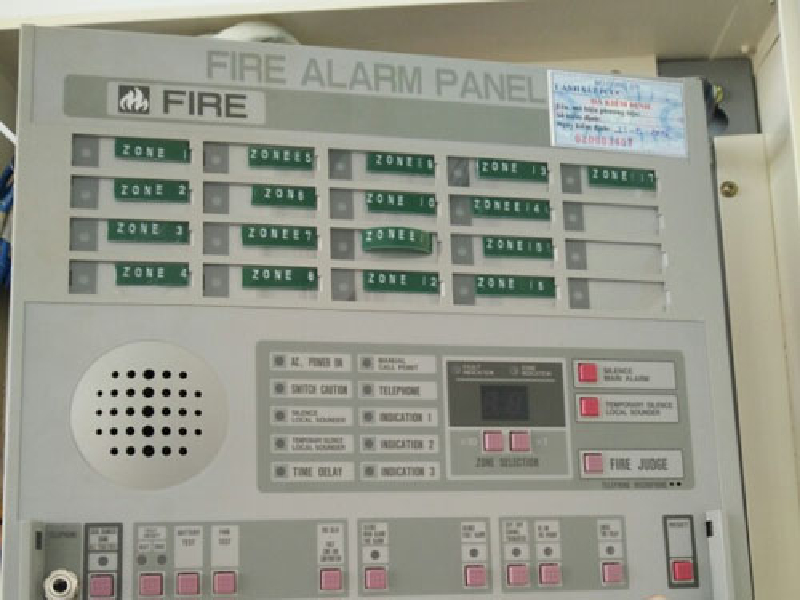

Đèn hiển thị trên màn hình

POWER ON: Đèn chỉ thị nguồn AC/Battery (sáng xanh khi có AC, sáng đỏ khi hoạt động với Pin dự phòng).

SWITCH CAUTION: Đèn cảnh báo có nút nhấn trên tủ bị nhấn.

SILENCE LOCAL SOUNDER: Đèn cảnh báo đã tắt tiếng còi báo động.

TEMPORARY SILENCE LOCAL SOUNDER: Đèn cảnh báo đã tạm thởi tắt tiếng chuông còi báo động.

TEMPORARY SILENCE LOCAL SOUNDER).TIME DELAY: Đèn báo tủ đang trong thời gian trễ.

MANUAL CALL POINT: Đèn cảnh báo báo động do ấn nút nhấn khẩn.

TELEPHONE: Đèn cảnh báo có cuộc gọi.

INDICATION 1, 2, 3: Đèn chỉ thị có tính hiệu báo động từ các tủ báo cháy khác.

FAULT INDICATION: Đèn chỉ thị trạng thái led 7 đoạn đang chỉ thị mã lỗi

ZONE INDICATION: Đèn chỉ thị trạng thái led 7 đoạn đang chỉ thị số zone.

Ý nghĩa các phím chức năng

SILENCE MAIN ALARM: Nút nhấn tắt âm thanh báo động tại tủ.

TEMPORARY SILENCE LOCAL SOUNDER: Nút nhấn tắt chuông/ còi báo động.

FIRE JUDGE: Hủy tính năng làm câm tiếng chuông báo động.

SOUND ALL TOGETHER: Nút nhấn kích hoạt tất cả ngõ ra.

TEST RESET: Nút nhấn mở chế độ Test đầu báo nhiệt và đầu báo khói.

BATTERY TEST: Nút nhấn kiểm tra Pin dự phòng.

FIRE TEST: Nút nhấn kiểm tra trạng thái bình thường của các đèn chỉ thị báo cháy.

TIME DELAY/FAULT ZONE LINE CONFIRMATION: Nút nhấn kiểm tra zone nào đang trong thời gian trể hoặc bị lỗi.

SILENCE MAIN ALARM: Nút nhấn chuyển đổi giữa chế độ bình thường và không phát âm thanh báo động cháy.

SILENCE FAULT ALARM: Nút nhấn chuyển đổi giữa chế độ bình thường và chế độ không phát âm báo khi có lỗi.

CUT OFF SIGNAL TRANSFER: Không kích hoạt ngõ ra K2, K3 trên tủ khi có báo cháy.

NO LINK FIRE HYDRANT: Không kích hoạt ngõ ra H1, H2, trên tủ.

CANCEL TIME DELAY: Hủy thời gian trễ.

RESET: Nút nhấn Reset lại trung tâm báo cháy.

Ưu điểm nổi bật nhất khi sử dụng hệ thống báo cháy Hochiki RPP-ABW đó là giảm thiểu báo động giả và cải thiện độ tin cậy của hệ thống báo cháy tự động. Bằng cách xác minh tín hiệu báo cháy nhận được một cách liên tục, hết một khoảng thời gian định trước khi kích hoạt báo cháy và có thể bỏ qua báo động giả. Nếu bạn đang cần lắp đặt một hệ thống báo chất chất lượng thì đây sẽ là thiết bị mà bạn không thể nào bỏ qua.
